Sky Prog Programmer

Аналог программатора USB Elinv Prog (подключение через USB порт), выполненный на микросхеме FT232RL.

Данное устройство вполне заменяет  USB Elinv Prog, хотя конструктивно выполнено проще.

При правильной установке драйверов (см. раздел USB Elinv Prog) устройство будет определяться программой Sky Prog как  USB Elinv Prog девайс.

Приобрести можно, например, на aliexpress.com

Цена очень низкая, 2-4 $.

Покупайте сразу несколько штук, т.к. попадается брак, кроме того, при сборке и эксплуатации устройство можно повредить.

Ниже на рисунке показано, какие точки устройства нужны для подключений.

Для работы данного устройства в Вашем компьютере нужно установить драйвера при первом подключении.

Рекомендуем скачать версию с сайта программы, а не скачивать последние версии с сайте производителя микросхемы FTDI.

Подробнее здесь: USB Elinv Prog

Обратите внимание, что для лини SDA необходимо соединить вместе точки CTS и DTR.

На устройстве имеется перемычка, с помощью которой можно задать питание, которое будет подано на электронный модуль.

Есть и другие варианты на микросхеме FT232RL, их достаточно много представлено на китайском сайте aliexpress. Практически все они сгодятся для программирования модулей с помощью программного обеспечения Sky Prog Programmer. Нужно лишь найти нужные точки для подключения и вывести от них провода к модулю.

Ниже рассмотрен конкретный пример доработки устройства по схеме SPP.

1. Доработка на верхней стороне платы:

2. Доработка на обратной стороне платы:

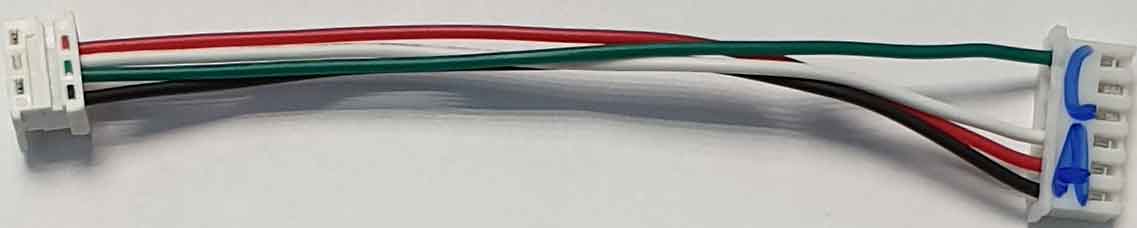

3. Изготовьте соединитель по схеме SPP.

Готовые программаторы и соединители можно приобрести на сайте программы.
