Подключение к модулю Атлант

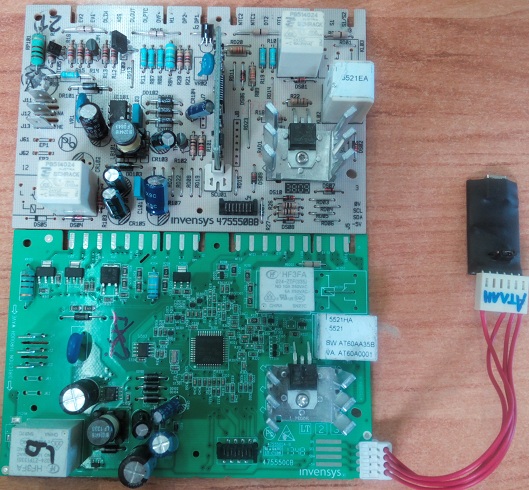

На рисунке ниже изображены электронные модули стиральных машин Атлант.

Не смотря на их визуальное различие, они абсолютно аналогичны.



  Не смотря на то, что для программирования этих модулей выведена отдельная контактная площадка с подписанными выводами и, казалось бы, подключить программатор очень легко, многие допускают ошибки.


  Вероятно, вводят в заблуждение дорожки, подписанные как 0V и -5V.


  Многие пользователи ошибочно подают питание + на дорожку, подписанную как -5V.


  Опустим объяснения, данная тема не об этом.

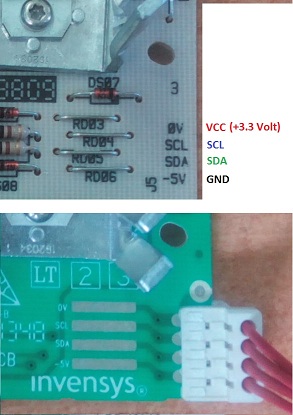

  Просто запомните: на контакт 0V нужно подать + от программатора, а на контакт -5V нужно подать GND.


  Кроме того, питание рекомендую подавать на эти модули 3,3 Вольт.


  Смотрите рисунок слева.



 Не забывайте, что подключать модуль в сеть 220 Вольт без гальванической развязки нельзя! Питание на модуль будет подано с программатора.

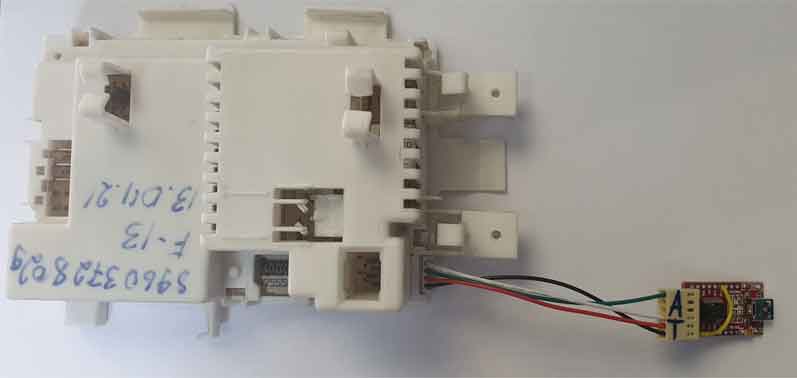

Следующий рисунок показывает пример подключения к модулю с помощью соединителя, выполненного по схеме SPP.
