Таблица подбора прошивок INDESIT (ARISTON/HOTPOINT)
Одна и та же модель бытовой техники компании INDESIT может производится на разных заводах, в разное время, в разных модификациях.
По этому, в одной и той же модели могут использоваться разные детали. Например, разная электронная платформа. В таком случае и прошивки на одну и туже модель будут разными. При чём, на одну модель может быть даже пять-шесть вариантов.
Как же подобрать нужную прошивку под модель?
Помимо модели, изделия компании INDESIT имеют индустриальный код, а так же серийный номер. По ним и нужно подбирать прошивку.
Однако, к сожалению, код прошивки не совпадает с индустриальным кодом изделия.
Так как тогда всё же выбрать нужную прошивку?
Для помощи в подборе прошивок в программу была введена Таблица подбора прошивок.
|
|
Внимание! Функция программы, описанная в данном разделе, предназначена для помощи в подборе прошивок. Однако, задача по подбору прошивки, а так же вся ответственность целиком и полностью лежит на пользователе программы. Если в таблице не нашлось нужной модели изделия, то нужно подбирать прошивку другими способами, например, поискать информацию в интернете. Так же можно получить помощь от автора программы, обязательно предоставив фото шильдика изделия в хорошем качестве. |
|
|
Если информации о нужном изделии в таблице не оказалось, это не значит, что нужной прошивки нет во встроенной базе прошивок. И наоборот - если в таблице есть информация о изделии, то это не означает, что требуемая прошивка есть в базе. Что бы отсутствующая прошивка была добавлена в базу, необходимо сделать запрос через электронную почту автору программы. При этом необходимо предоставить фото шильдика изделия с полными данными в хорошем качестве. |
Ниже разберём пример подбора под конкретное изделие - стиральную машину.
|

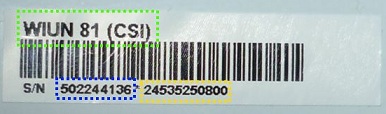

Вся техника компании INDESIT имеет индустриальный номер. Его можно узнать, например, из наклейки на изделии (шильдика). Смотрите изображение справа. Синим пунктиром обведён серийный номер изделия, а жёлтым индустриальный код. |
|
1. Запустите Sky Prog Programmer.
2. Выберите в настройках программы устройство INDESIT EVO II или ARCADIA.
3. Закройте окно настроек и нажмите клавишу F2 или вызовите таблицу из меню "Помощь -> Таблица прошивок". Откроется новое окно со списком моделей.
4. Воспользуйтесь встроенным фильтром, что бы найти нужную модель. Можно ввести как часть модели, так и часть индустриального номера. Лучше вводить именно индустриальный код:
Обратите внимание на столбцы "From S/N" и "To S/N", т.е. до серийного номера и после серийного номера соответственно. Необходимо сопоставить серийный номер Вашего изделия со значениями этих колонок.
Следует иметь ввиду, что в серийном номере изделий компании INDESIT первая цифра означает год выпуска, а две следующих - неделю.

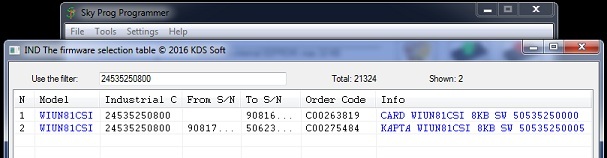

Посмотрите на изображение снизу. Как вы можете видеть, найдены две прошивки с индустриальным кодом 24535250800.
Прошивка №1 в таблице применяется в изделиях с серийным номером до 90816..., т.е. в изделиях, произведённых до марта 2009 года.
Прошивка №2 с кодом 50535250005 применяется в изделиях с серийным номером от 90817... по 50623... , т.е. в изделиях выпущенных с 2009 по 2015 года.
Номер со стикера, который мы взяли в качестве примера (см. изображение выше), 502244136. Так как это изделие ещё не производилось в 2005 году, значит дата его производства январь 2015 года. Прошивка №2 в таблице то, что нужно.

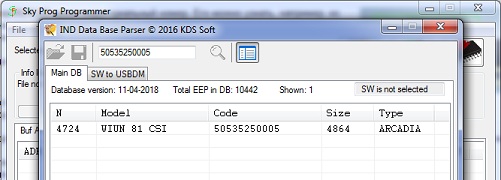

5. В колонке "Info" указана информация о прошивке, в том числе и код. Щёлкните левой кнопкой мышки по нужному коду для поиска прошивки во встроенной базе прошивок:
6. Далее прошивку можно открыть в программе Sky Prog Programmer или сохранить на диск, смотрите раздел Базы прошивок INDESIT
Полезные советы при подборе прошивки.
1. Код прошивок для модулей EVO 1 и EVO 2 начинается на 28...
2. Размер прошивок для EVO 1 всегда составляет 2048 байт (2 кб).
3. Размер прошивок для EVO 2 всегда составляет 8192 байт (8 кб).
4. Размеры прошивок для модулей без внешней микросхемы памяти (ARCADIA и т.п.) могут быть совершенно разными.
5. Код прошивок для модулей ARCADIA 1 и ARCADIA 2 на МК MC9S08GB60 и HD64F39079LFZV начинается на 50... для стиральных машин. Для духовок и холодильников могут начинаться на 28...
6. Код прошивок для модулей ARCADIA 2, ARCADIA 3, WINDY на микроконтроллерах F52Z05AAFM, F52Z06AAFM, F51305ADFM, F51306ADFM начинается на 87... для стиральных машин. Для других изделий типа посудомоечных машин и холодильников коды прошивок могут начинаться на разные номера.
7. В наименовании моделей прошивок для WINDY содержится двойная кавычка ( " ). Это можно увидеть в открытой базе прошивок - наберите в фильтре символ ". Данное наблюдение справедливо для стиральных машин. Учитывайте это при подборе прошивки на WINDY.
8. Нельзя программировать модули ARCADIA 2, ARCADIA 3 и WINDY прошивками от других платформ - только строгое соответствие. Это может привести к "гибели" модуля и ошибки F12 (по сленгу мастеров "получить кирпич"). Исправить положение можно будет только через перепрограммирование полностью всей памяти микроконтроллера (например, через функцию программы RS).
9. Компания WHIRLPOOL после поглощения компании INDESIT стала вводить 12-ти значные коды прошивок, которые начинаются на 40..., что, безусловно, сделало подбор прошивок ещё более запутанным.
Вы можете присылать свои заметки и наблюдения автору программы.
Будьте внимательны в работе!
