Подключение программатора Elinv Prog к модулям.


Подключение к модулю Indesit Arcadia:

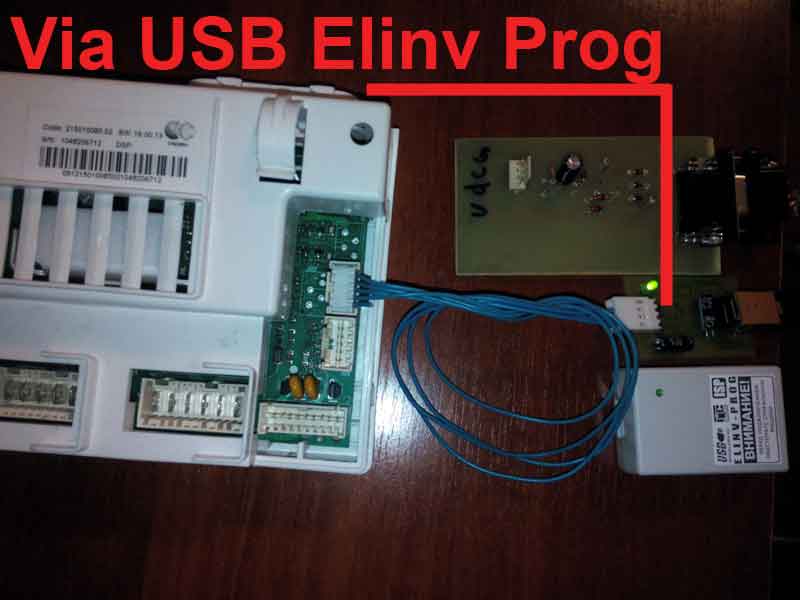

    Ниже показан вариант подключения электронного модуля ARCADIA к компьютеру через программатор USB Elinv Prog

    Обратите внимание, что на выходе у Elinv Prog всего 3,3 Вольт. Этого напряжения недостаточно при подключении к указанным точкам модуля. По этому питание модуля нужно организовать отдельно, подойдёт, например, батарейка 4,5 Вольт или крона 9 Вольт. Можно так же взять +5 Вольт от соседнего USB разъёма этого же компьютера.

Но ни в коем случае нельзя при таком подключении питать модуль от сети 220 Вольт!



 На следующем фото представлено подключение модуля ARCADIA через USB Elinv Prog, с питанием напрямую от +5 USB порта.
