Внимание!

Данная доработка предназначена для функций EP и Candy.

НЕ для функции RS.

Внимание!

В версии программы 1.14 появился новый режим работы с данным программатором в режиме bitbang, а начиная с версии 1.15 он уже установлен по умолчанию: FT_MODE = 1 (см. настройки программы). При работе программатора в этом режиме данная доработка не требуется!


Если вы испытываете затруднения при работе с электронными модулями ARCADIA 3 и/или WINDY, используя программатор USB на микросхеме FT232RL, необходимо произвести следующую доработку:

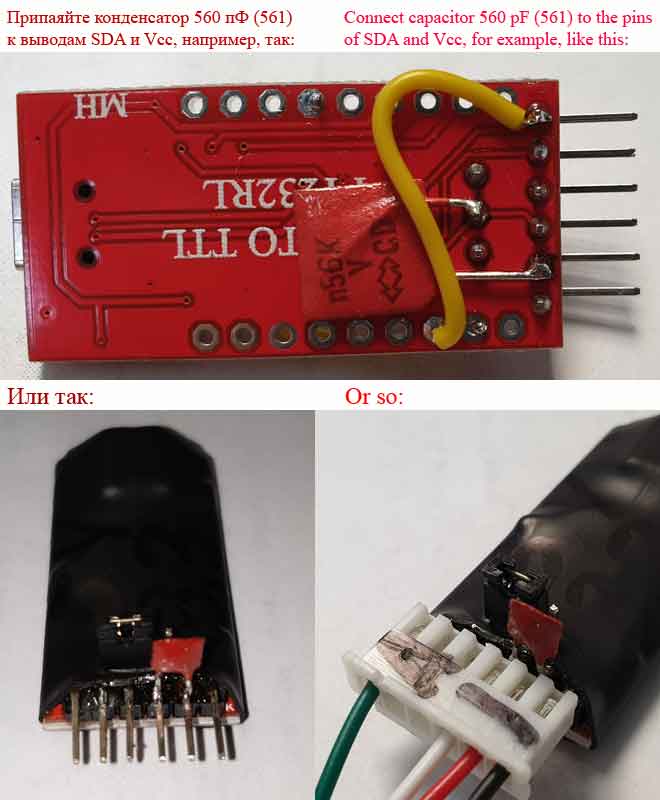

Подпаять конденсатор ёмкостью 560 пикоФарад к выводам SDA и Vcc.

На рисунке ниже показаны примеры.
