Sky Prog Programmer

Работа с файлами в программе Sky Prog Programmer проста и не требует особых навыков и разъяснений.

Открытие файла с диска производится двумя способами:

1. Стандартным, через меню "Файл";
2. Перетаскиванием нужного файла на окно программы с помощью мышки.

Второй способ, безусловно, является наиболее удобным.

Сохранение считанной прошивки в файл производится через меню "Файл", далее нужно выбрать, из какого буфера необходимо сохранить прошивку, затем место сохранения и имя файла.

Открыть прошивку из встроенных баз данных можно тоже двумя способами.

1. Выбрать нужную прошивку из списка (при этом удобно воспользоваться встроенным фильтром), затем нажать на значок с изображением открытой папки;
2. Двойным кликом по нужной прошивке в списке.

Если по каким либо причинам открываемый файл явно не подходит для выбранного устройства, программа сообщит о ошибке.

Лог файл.

Иногда автор программы может запросить файл с логами.

Тогда нужно выполнить следующие действия.

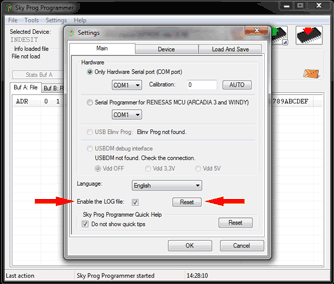

В настройках Sky Prog во вкладке ОСНОВНОЕ установите пункт ВЕСТИ ЛОГ ФАЙЛ

Кликните на кнопку СБРОС.



  Проведите несколько попыток чтения (или записи, в зависимости от ситуации) прошивки.

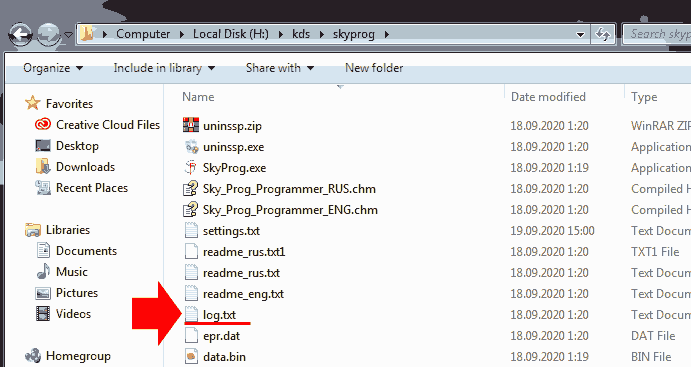

  Перешлите через e-mail автору проекта файл log.txt, который находится в папке с программой (...\kds\skyprog\)



Использование конвертера bin/dat-->s19

Для того, что бы выполнить программирование всей FLASH памяти микроконтроллера FREESCALE MC9S08GB60, установленного во многих модулях Indesit/Ariston ARCADIA, нужен дамп - SW.

В этом дампе имеется некоторый регион, предназначенный для конфигурации электронного модуля под конкретную модель.

Для того, что бы подготовить SW под модель, нужно совместить содержимое SW и прошивки под модель.

Для этого сначала необходимо в программу загрузить файл SW, который поставляется в формате s19.

После этого, нужно загрузить в программу файл прошивку, которая, как правило, поставляется в формате bin или dat.

Так же прошивку можно открыть из встроенной базы данных.

Если конвертирование выполнено удачно, возникнет соответствующее сообщение.

В противном случае возникнет сообщение о ошибке.
