Модули
На этой странице приведено соответствие электронных модулей, с которыми работает программа сериям стиральных машин, а так же краткое описание того, какие действия можно выполнить и ссылки на подробное описание и подключение к программатору.
Содержание страницы:
Серия 13 и 14 (силовой модуль)
Серия 5 (примеры моделей: 60У105)
Электронный модуль на микроконтроллере RENESAS R5F21357C
Что можно сделать.
1. Считать зону памяти DATA, где находится конфигурация под модель стиральной машины.
2. Прошить зону памяти CODE, где находится программный код.
3. Прошить зону DATA, где находится конфигурация под модель стиральной машины.
Таким образом можно запрограммировать полностью микроконтроллер в случае его замены или прошить только конфигурацию в случае установки модуля на другую модель.
Как прошить:
Подключение:
Серия 7 (примеры моделей: 60C107)
Электронный модуль на микроконтроллере RENESAS R5F21357C
Что можно сделать.
1. Считать зону памяти DATA, где находится конфигурация под модель стиральной машины.
2. Прошить зону памяти CODE, где находится программный код.
3. Прошить зону DATA, где находится конфигурация под модель стиральной машины.
Таким образом можно запрограммировать полностью микроконтроллер в случае его замены или прошить только конфигурацию в случае установки модуля на другую модель.
Как прошить:
Подключение:
Серия 9 (примеры моделей: 40М109)
Электронный модуль на микроконтроллере RENESAS R5F21357C
Что можно сделать.
1. Считать зону памяти DATA, где находится конфигурация под модель стиральной машины.
2. Прошить зону памяти CODE, где находится программный код.
3. Прошить зону DATA, где находится конфигурация под модель стиральной машины.
Таким образом можно запрограммировать полностью микроконтроллер в случае его замены или прошить только конфигурацию в случае установки модуля на другую модель.
Как прошить:
Подключение:

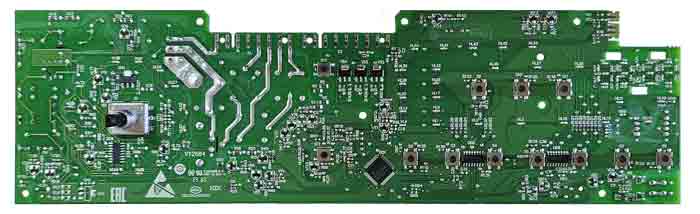

Серия 10 (примеры моделей: 60У1010)
Электронный модуль на микроконтроллере RENESAS R5F21357C
Что можно сделать.
1. Считать зону памяти DATA, где находится конфигурация под модель стиральной машины.
2. Прошить зону памяти CODE, где находится программный код.
3. Прошить зону DATA, где находится конфигурация под модель стиральной машины.
Таким образом можно запрограммировать полностью микроконтроллер в случае его замены или прошить только конфигурацию в случае установки модуля на другую модель.
Как прошить:
Подключение:
Серия 13 и 14 (примеры моделей СМА: 70У1213, 80С1214)
Силовой модуль на микроконтроллере RENESAS R5F100LE:
Что можно сделать.
1. Прошить зону памяти CODE, где находится программный код.
2. Прошить зону DATA, где находится конфигурация под модель стиральной машины.
Таким образом можно запрограммировать полностью микроконтроллер в случае его замены или прошить только конфигурацию в случае установки модуля на другую модель.
Как прошить:
Подключение:
Модуль индикации (интерфейса) на микроконтроллере RENESAS R5F21336:
Что можно сделать:
Прошить полностью всю память микроконтроллера при замене на новый.
Как прошить:
Подключение:
Модуль индикации (интерфейса) на микроконтроллере RENESAS R5F21336:
Что можно сделать:
Прошить полностью всю память микроконтроллера при замене на новый.
Как прошить:
Подключение:
