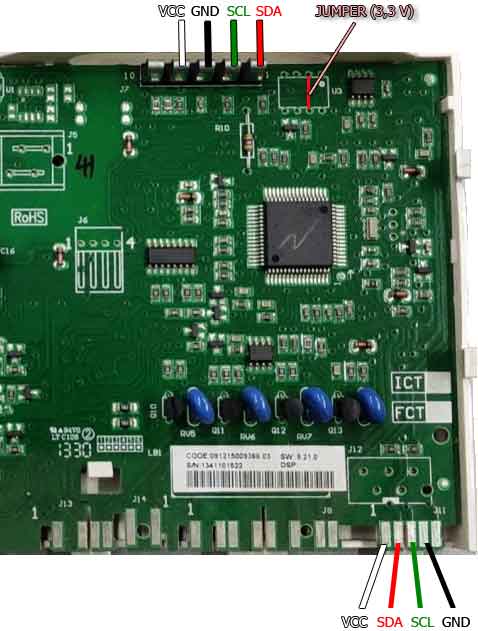

Ниже показана распиновка сервисного разъёма и разъёма на плату индикации. На данный момент работа с модулями EVO II поддерживается только с помощью инструмента Elinv Prog (или аналога на микросхеме FT232RL), см. ссылки ниже:

USB Elinv Prog

USB FT232RL chip


Предпочтительным является подача на электронный модуль питания 5 Вольт.

Однако, если работа с модулем не происходит, попробуйте подать питание 3,3 Вольт.

Обратите внимание, если вы используете питание от программатора и оно составляет 3,3 Вольт, то для записи прошивки необходимо сделать перемычку между 2-й и 7-й ножками микросхемы памяти. Например, как показано на рисунке (JUMPER).

Если же используется питание 5 Вольт, перемычка не требуется.

Трёхфазный модуль имеет такую же распиновку.

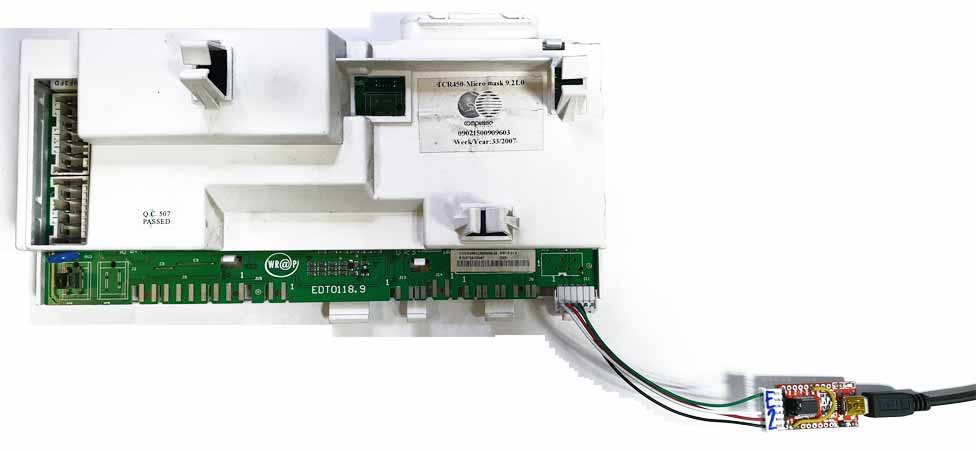

На следующем рисунке показан пример подключения программатора на МС FT232RL и соединителя Е2 по схеме SPP.

Трёхфазный модуль подключается так же.

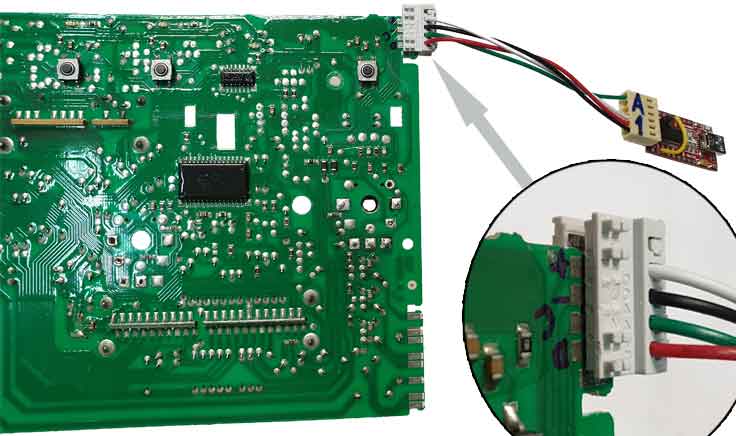

Распиновка разъёма электронного модуля серии Low End отличается от EVO 2. Для подключения программатора к модулю подходит соединитель по схеме A1 или А3.

Если питание на программаторе установлено на 3,3 Вольт, то для записи прошивки необходимо сделать перемычку между 2-й и 7-й ножками микросхемы памяти (U2).

Если же используется питание 5 Вольт, перемычка не требуется.
