Подключение программатора к модулям.


Serial Programmer используется в функции RS программы. Данная функция предназначена для перепрограммирования всей флэш памяти микроконтроллеров R5F52Z05AAFM и R5F51305ADFM от производителя RENESAS, которые установлены в электронных модулях серий ARCADIA 2 (не на всех), ARCADIA 3, WINDY.

В качестве программатора используется переходник USB->UART.

Подробнее о программаторах смотрите в соответствующем разделе:

       Программаторы -> RS Serial Programmer


В этом разделе рассматривается подключение программатора к микроконтроллеру, а так же примеры на самых распространённых электронных модулях.


Для работы потребуется подсоединить от программатора к микроконтроллеру шесть проводов, см. рисунок ниже.

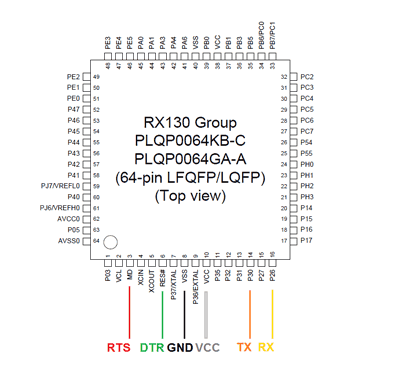

Распиновка микроконтроллера RX130/RX210 (стиральные и сушильные машины)

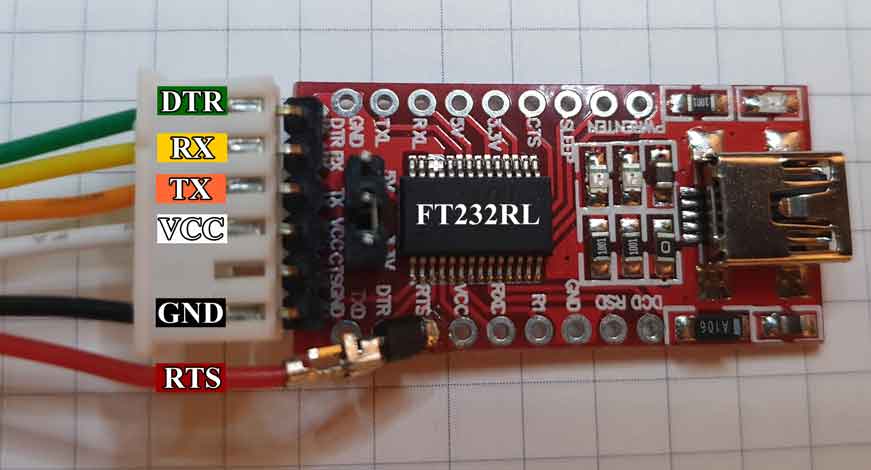

Переходник USB->UART (программатор). Для примера на микросхеме FT232RL

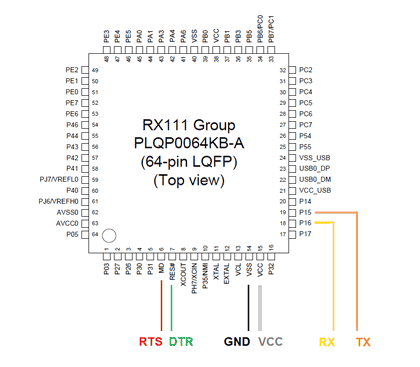

Распиновка микроконтроллера RX111 (посудомоечные машины)

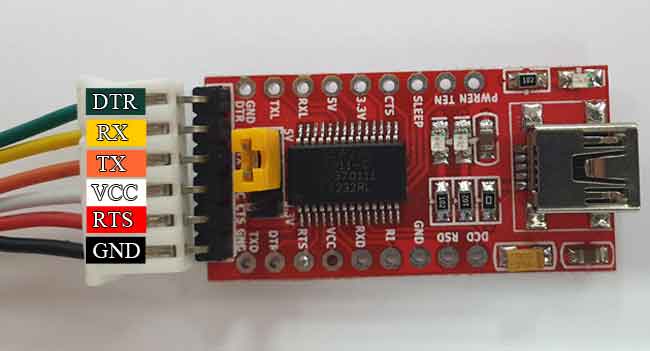

Если доработать этот переходник по схеме SSP, то выглядеть будет более эстетично:



В таблице ниже приведено соответствие выводов микроконтроллера и выводов программатора


Наименование вывода МК

Номер вывода микроконтроллера

 Вывод программатора

RX130

RX210

RX111

Наименование

MD

3

3

6

 RTS

RES#

6

6

7

 DTR

VSS

8

8

14

 GND

VCC

10

10

15

 VCC

P30 (RX111-P15)

14

14

19

  TX

P26 (RX111-P16)

16

16

18

  RX



Не так важно, как подключиться к микроконтроллеру на электронном модуле, хоть к ножкам напрямую, но это не удобно. Лучше отследить, куда ведут дорожки от нужных ножек и припаять провода к контрольным точкам или к более крупным деталям на печатной плате.


Примеры подключений.

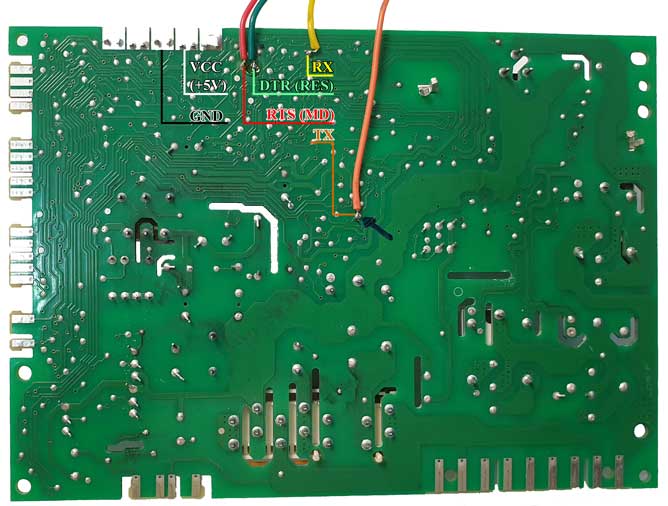

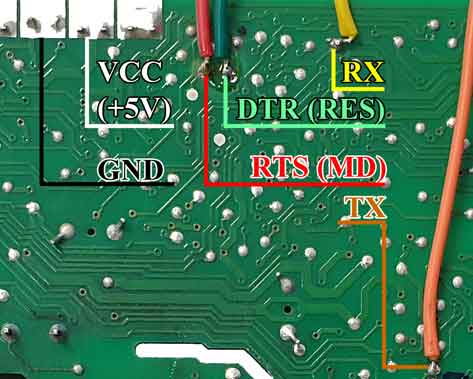

Рисунок ниже демонстрирует пример подключения к электронному модулю ARCADIA 3 для коллекторного мотора, версия SW 250013 (250019).

Подача питания через сервисный разъём, перемычку на программаторе установить в положение на 5 Вольт.

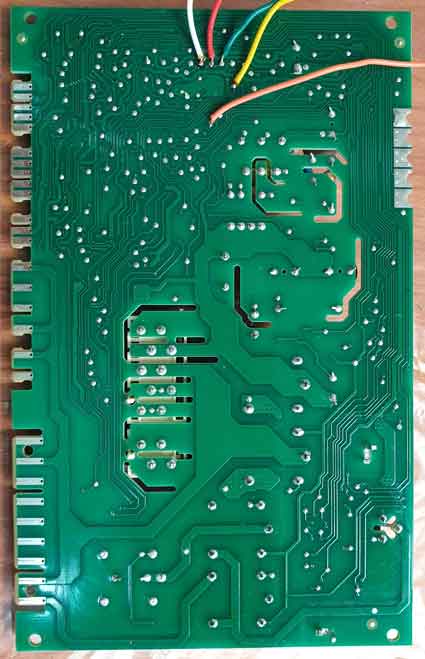

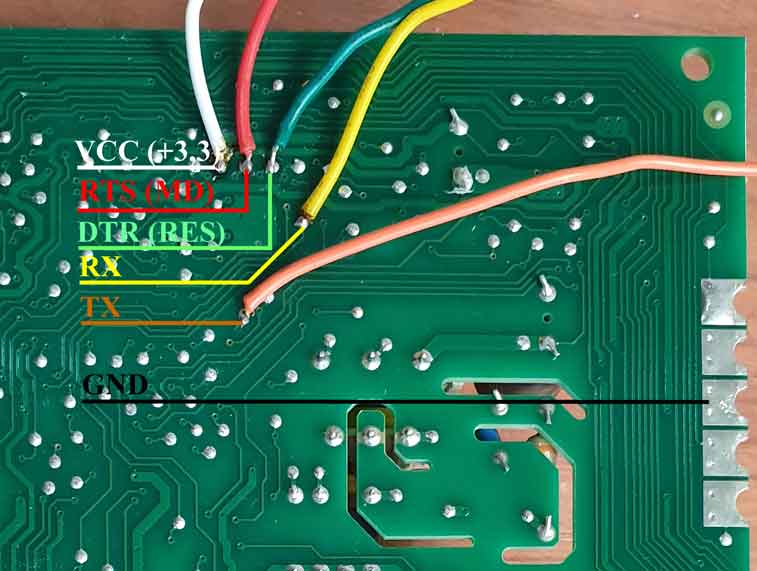

Следующий пример подключения к электронному модулю WINDY STRIP для коллекторного мотора, версия SW 330020.

Подача питания напрямую на микроконтроллер. Перемычку питания на программаторе установить в положение на 3,3 Вольт.




На модулях других типов задача отследить точки для подключения программатора ложится на пользователя.

Вы можете присылать автору проекта фотографии подключений к различным модулям, ваши варианты.

Лучшие работы могут быть размещены в справочнике программы в этом разделе, с указанием автора (по желанию).


Ниже примеры подключений от пользователей программы.

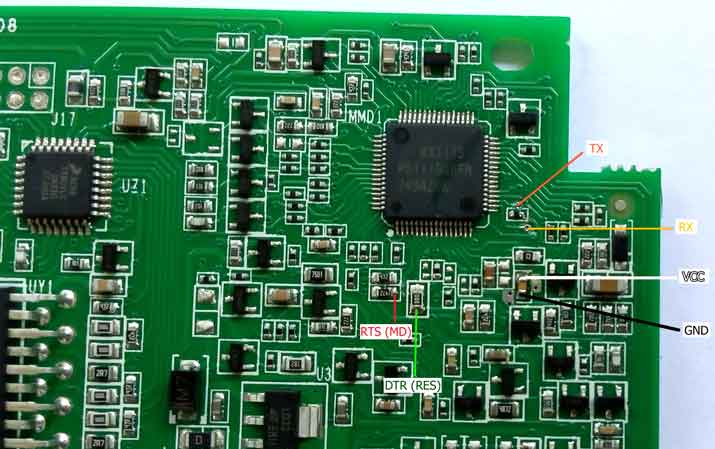

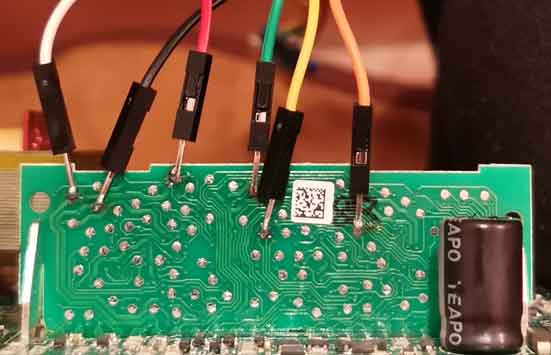

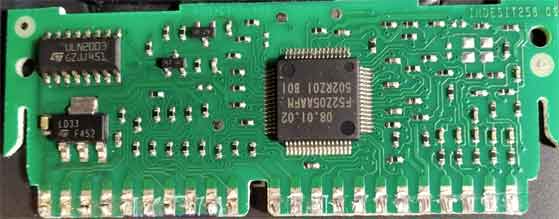

Стиральные машины, модуль ARCADIA 2 с субмодулем, попадаются в коллекторных (SW 01.01.23), так и в трёхфазных (SW 11.01.XX) модулях. Цвета проводов совпадают со схемой SPP. Питание напрямую на микроконтроллер, перемычку на программаторе установить в положение 3,3 Вольт.

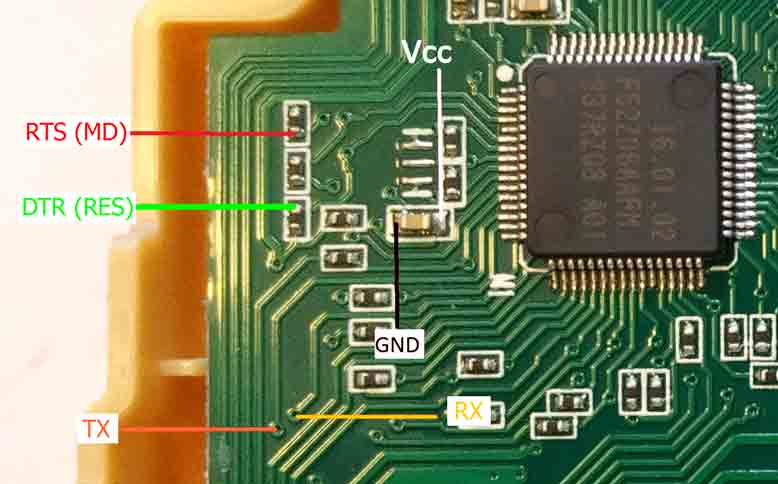

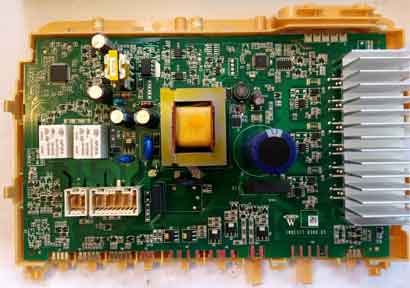

Стиральные машины с модулями WINDY, трёхфазный мотор (SW 35.00.XX). Питание напрямую на микроконтроллер, перемычку на программаторе установить в положение 3,3 Вольт.

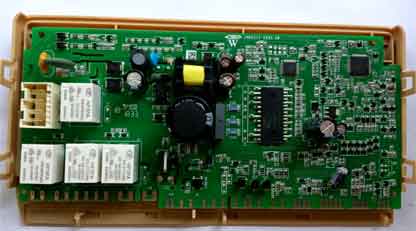

Посудомоечные машины DEA 701. Питание напрямую на микроконтроллер, перемычку на программаторе установить в положение 3,3 Вольт.
