Подключение программатора COM к модулям.

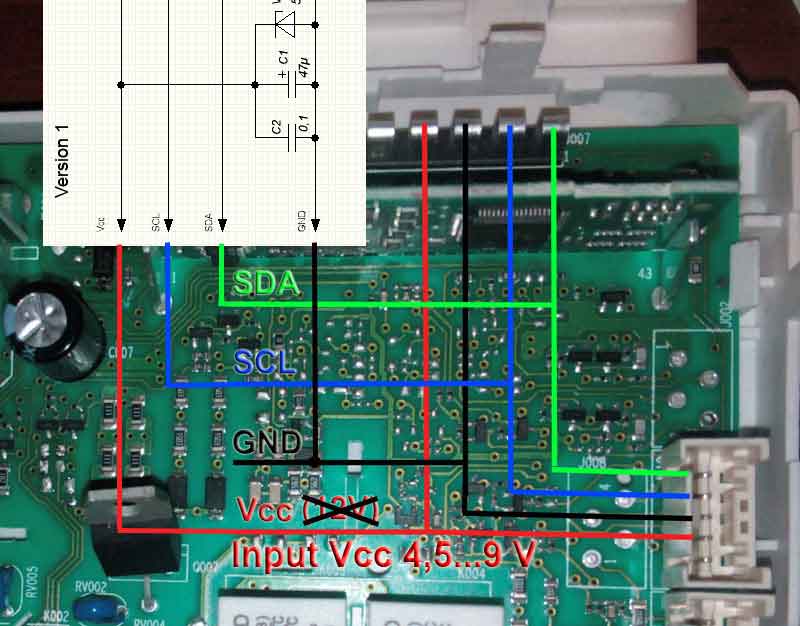

Подключение к модулю Indesit Arcadia:

См. так же Схема




Внимание! У COM порта нет вывода для питания каких либо устройств (в отличии от USB). Т.к. для питания модуля используются сигнальные выходы COM порта, то, в зависимости от Вашего компьютера, силы тока для питания модуля может не хватить. В таком случае нужно организовать питание платы отдельно.

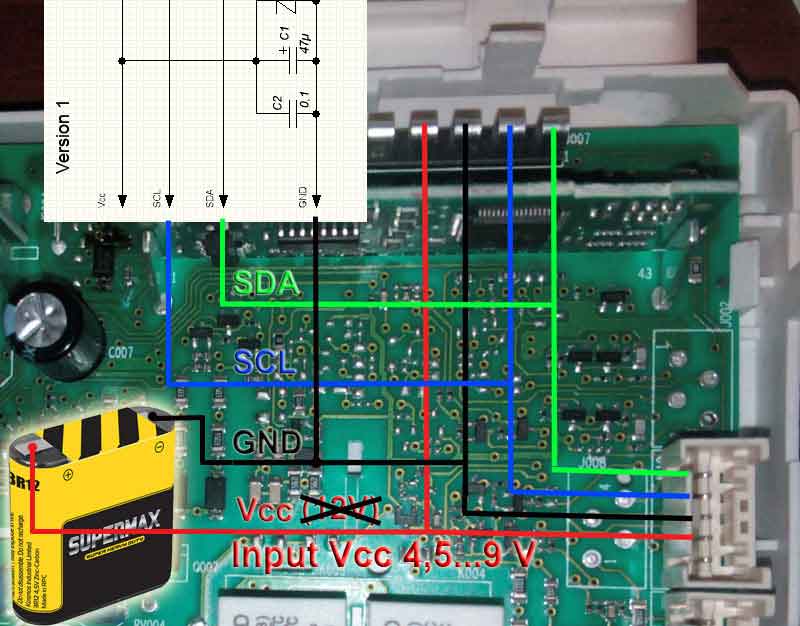

    Например, от батарейки 4,5 Вольт, как показано на рисунке ниже или от кроны 9 Вольт.

    Так же можно использовать в качестве питания плюсовой вывод от USB порта этого же компьютера.

Но ни в коем случае нельзя при таком подключении питать модуль от сети 220 Вольт!

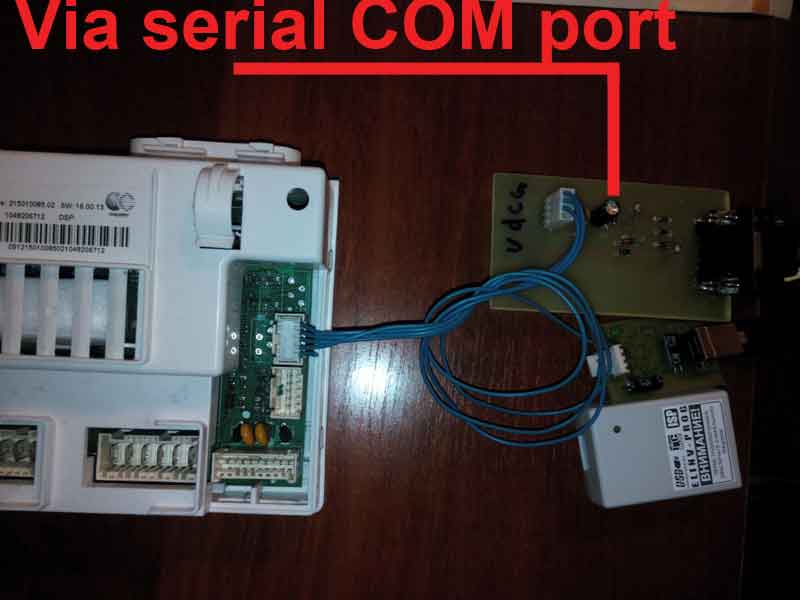

    На следующем фото представлено подключение модуля ARCADIA через самодельный программатор для COM порта, с питанием напрямую от +5 USB порта.
