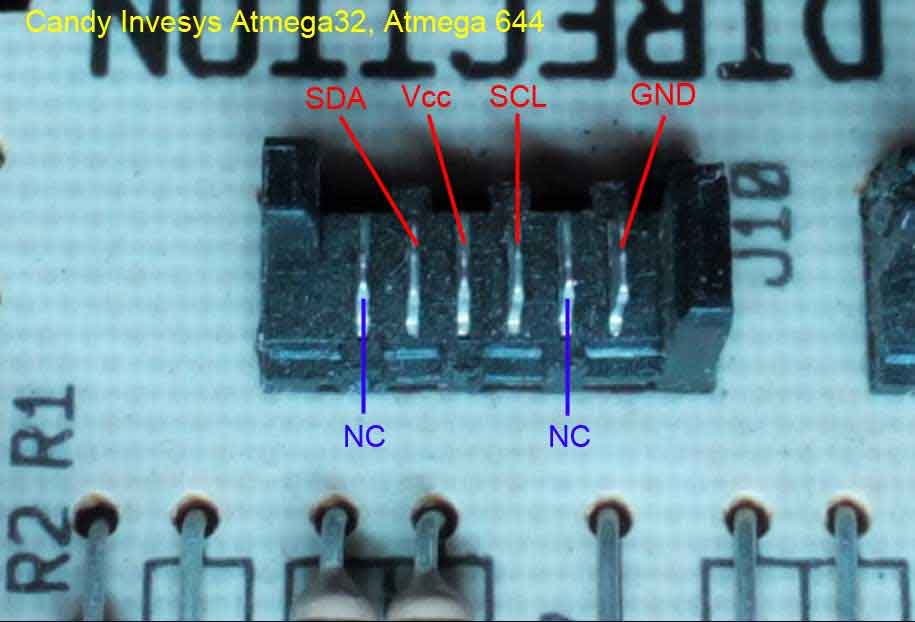

Подключение к модулю Candy MDL (разъём K6), Candy INVENSYS:



При работе с модулями Candy Invensys никаких перемычек не требуется.

Прошивка в этих модулях хранится во внутренней EEPROM памяти микроконтроллера.

В ней содержатся конфигурационные данные под модель, на которую установлен этот модуль, а так же разного рода переменные значения, например, статистика возникавших в процессе эксплуатации ошибок.

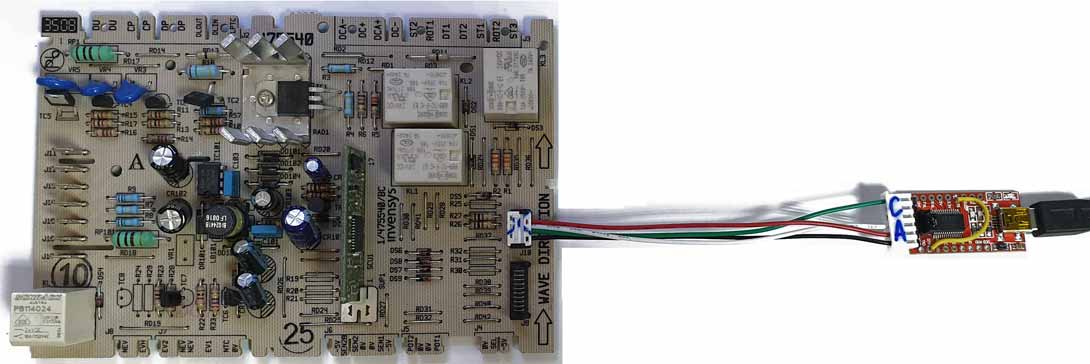

Ниже рисунок с подключением программатора на микросхеме FT232RL и соединителя, выполненным по схеме SPP.
