Подключение к модулю Candy MDL (разъём K6) и Candy INVENSYS (J10):



В электронных модулях Candy MDL прошивка находится в отдельной микросхеме - внешней EEPROM 24С04 или 34F04, что практически одно и тоже.

В ней хранится конфигурация под модель изделия и разного рода переменные значения, например, какие ошибки и в каких количествах возникали в процессе эксплуатации изделия.

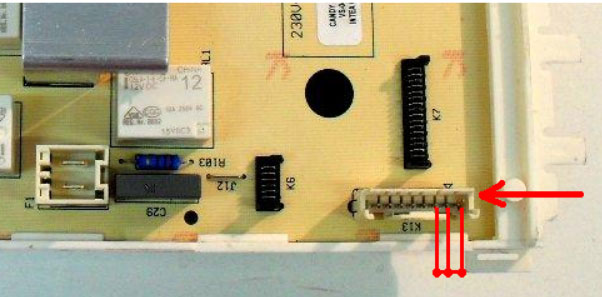

При записи прошивки в модуль Candy MDL необходимо замкнуть три первых контакта в разъёме K13 как показано на рисунке ниже.

При постоянной работе с модулями данного типа рекомендуется изготовить перемычку.



Перемычка выполняет две функции:

  1. Разрешает запись в верхнюю область программируемой внешней памяти.
  2. Устанавливает ножку RESET микроконтроллера в состояние "1", тем самым не позволяя ему вмешиваться в процесс программирования внешней памяти.

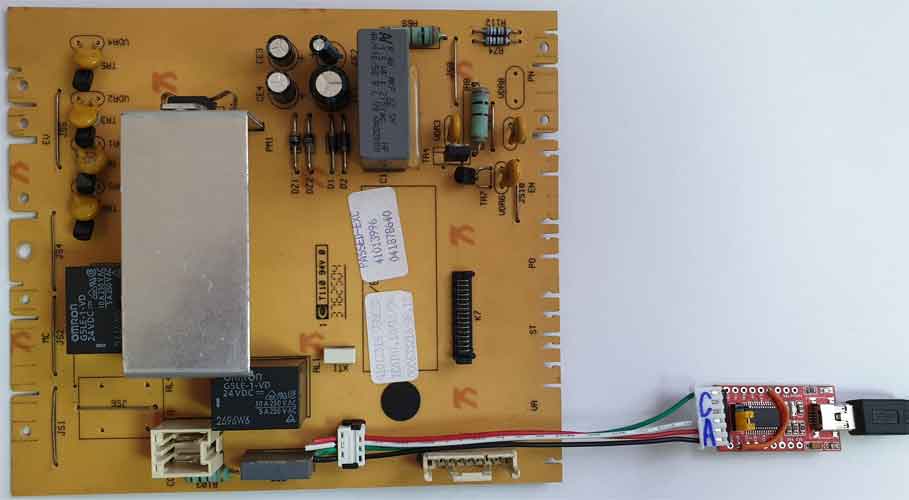

Ниже рисунок с подключением программатора на микросхеме FT232RL и соединителя, выполненным по схеме SPP.
