Программатор USBDM



В настоящее время Sky Prog Programmer поддерживает чтение флэш памяти, вывод статистики ошибок, конвертирование в s19, сохранение в s19, запись всей флэш памяти микроконтроллеров FREESCALE MC9S08GB60 и MC9S08GB60A с помощью интерфейса USBDM.


Приобрести инструмент USBDM можно недорого на сайтах aliexpress.com и ebay.com

Так же приобрести программатор на сайте программы Sky Prog Programmer.


Что бы USBDM работал на Вашем компьютере, необходимо установить:

1. Драйвер;

2. Программное обеспечение USBDM.


Скачать их лучше с официального сайта (это бесплатно)


Версия 4.10.6.XX (Тестировано автором 4.10.6.80)

Драйвера:

https://sourceforge.net/projects/usbdm/files/Version%204.10.6/Drivers/


ПО:

https://sourceforge.net/projects/usbdm/files/Version%204.10.6/Software/


Версия 4.11.1.XX (Тестировано автором 4.11.1.60)

Драйвера:

https://sourceforge.net/projects/usbdm/files/Version%204.11.1/Drivers/


ПО:

https://sourceforge.net/projects/usbdm/files/Version%204.11.1/Software/


Обратите внимание, если Вы приобрели устройство USBDM с ailexpress или ebay, в описании которого версия 4.12, то и программное обеспечение с драйверами нужно устанавливать 4.12.


Версия 4.12.1.XX (Протестировано, рекомендуется)

Драйвера:

https://sourceforge.net/projects/usbdm/files/Version%204.12.1/Drivers/


ПО:

https://sourceforge.net/projects/usbdm/files/Version%204.12.1/Software/


Обязательно обновите прошивку программатора USBDM до той же версии, которой устанавливаете драйвер и ПО.


Так же поддерживается USBDM, который продаёт Сергей (profik) на сайте rmbt.ru.

Однако, перед его использованием нужно обновить программное обеспечение USBDM, а так же прошивку самого USBDM.

Это так же относится и к другим устройствам USBDM, у которых устаревшее ПО и внутренняя прошивка.


Если ПО USBDM и/или прошивка самого USBDM устарели, Sky Prog сообщит об этом в разделе "Настройки --> Основное"

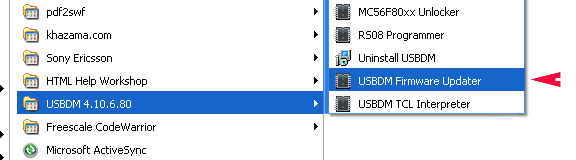

После установки нового программного обеспечения USBDM нужно обновить внутреннюю прошивку самого устройства USBDM. Для этого нужно запустить соответствующее приложение через кнопку

"Пуск --> Все программы --> USBDM xx.xx.xx.xx --> USBDM Firmware Updater"

См. рисунок ниже.

В открывшемся окне нужно нажать на кнопку "Program flash"


Не забывайте перезагружать компьютер после установки ПО USBDM.

Если всё выполнено корректно, устройство должно быть готово к работе.

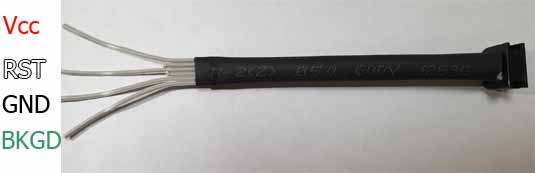

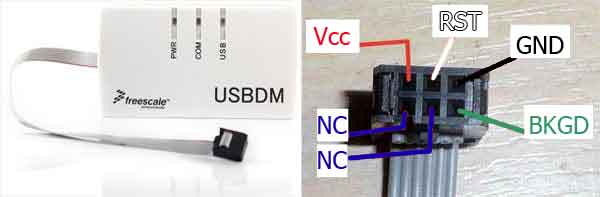

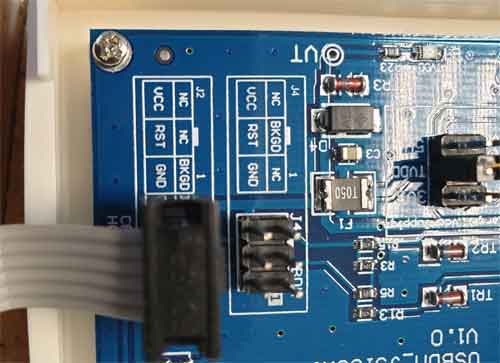

Ниже показана распиновка одного из самых популярных вариантов исполнения USBDM устройства (NC - не используется).

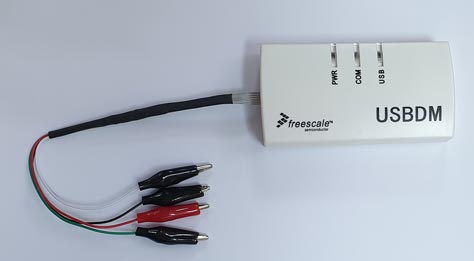

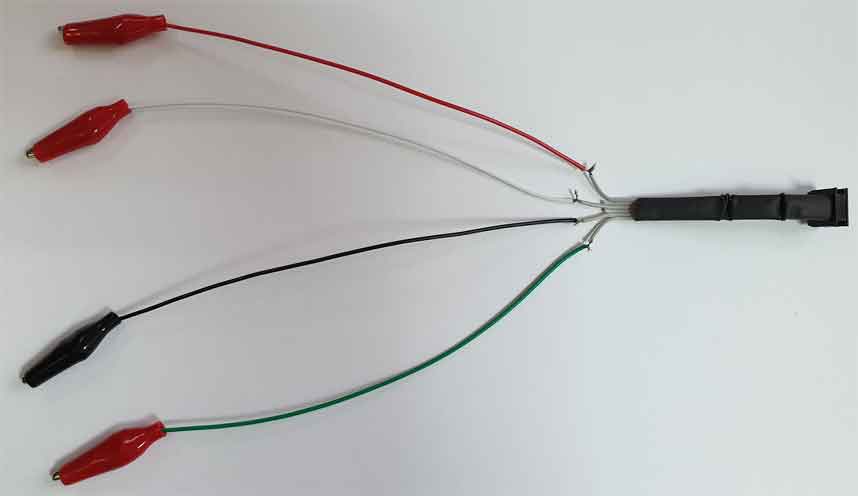

Для подключения к модулям по схеме SPP изготовьте следующий соединитель, используя зажимы типа "крокодил".

Соблюдайте цветовую последовательность проводов.



Припаяйте провода друк к другу, заизолируйте каждый провод и закройте место соединения термоусадочной трубкой.

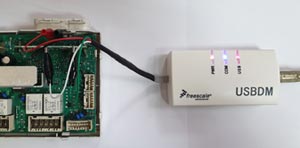

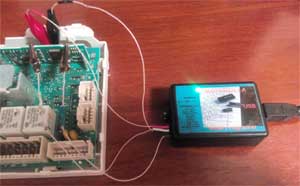

Подключение к модулям рассмотрено в разделе:

USBDM


Готовые программаторы и соединители можно приобрести на сайте программы.
