Подключение программатора USBDM к модулям.


USBDM Programmer используется в функции USBDM программы. Данная функция предназначена для чтения и перепрограммирования всей флэш памяти микроконтроллеров MC9S08GB60 и MC9S08GB60A от производителя FREESCALE, которые установлены в электронных модулях серий ARCADIA 1, а так же в некоторых холодильниках и кухонной технике.

В качестве программатора используется устройство USBDM.

Подробнее о программаторах смотрите в соответствующем разделе:

       Программаторы -> RS Serial Programmer


В этом разделе рассматривается подключение программатора к микроконтроллеру, а так же примеры на самых распространённых электронных модулях.


Для работы потребуется подсоединить от программатора к микроконтроллеру четыре провода, см. рисунок ниже.

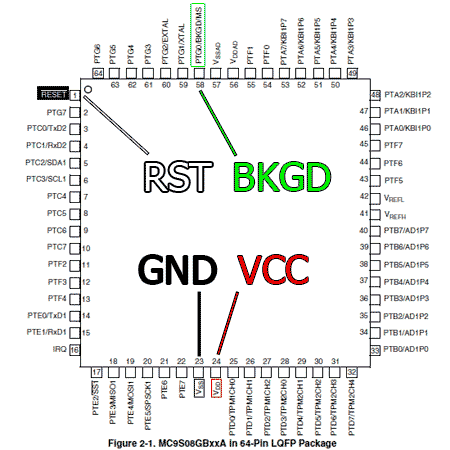

Распиновка микроконтроллера MC9S08GB60/MC9S08GB60A 64-pin (стиральные машины, духовки, холодильники):

Распиновка кабеля, который входит в комплект поставки устройства USBDM:

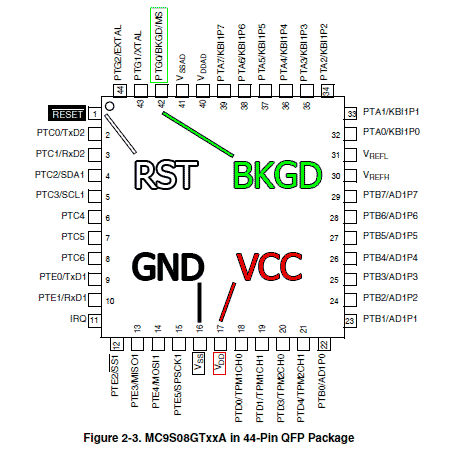

Распиновка микроконтроллера MC9S08GB60/MC9S08GB60A 44-pin (модуль LIPETSK CLEVER OUT холодильника):

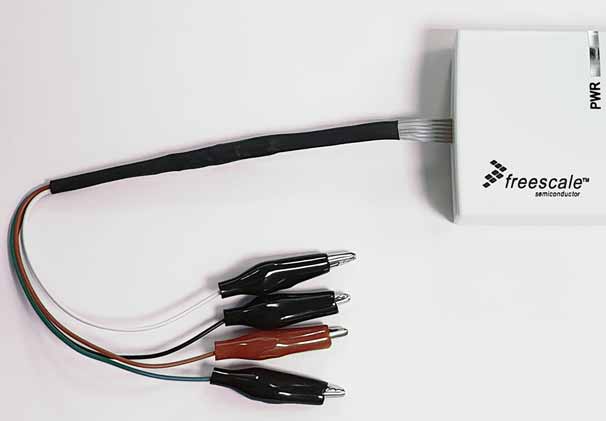

Рекомендуется изготовить соединитель по схеме SPP с цветными проводами и зажимами для более удобного подключения:


В таблице ниже приведено соответствие выводов микроконтроллера и выводов программатора


Наименование вывода МК

Номер вывода микроконтроллера

 Вывод программатора

64-pin

44-pin

Наименование

RESET

1

1

 RST

PTG0/BKGD/MS

58

42

 BKGD

Vss

23

16

 GND

Vdd

24

17

 VCC


Не так важно, как подключиться к микроконтроллеру на электронном модуле, хоть к ножкам напрямую, но это не удобно. Лучше отследить, куда ведут дорожки от нужных ножек и подсоединить провода к контрольным точкам или к более крупным деталям на печатной плате.


Примеры подключений.

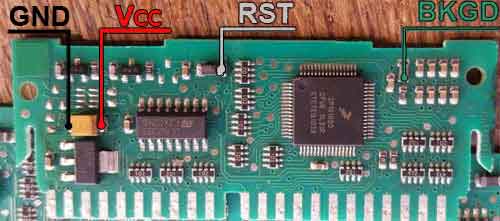

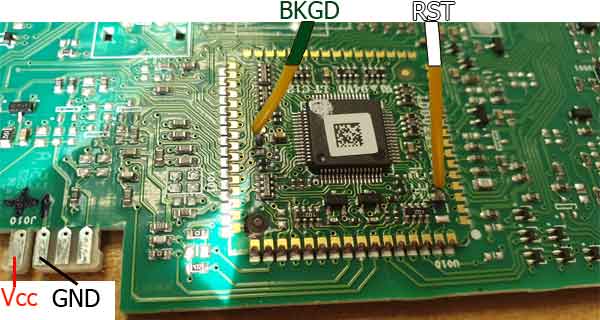

Подключение к субмодулю стиральной машины (Vcc +3.3 V):

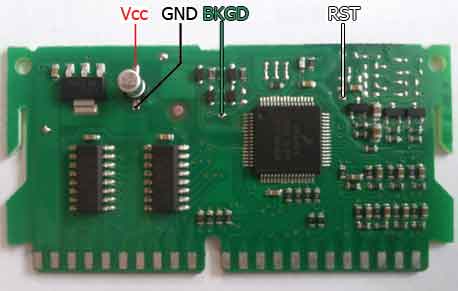

Подключение к субмодулю холодильника (Vcc +3.3 V):



Подключение к модулю холодильника ARTICA ENTRY 900mA GB60 (Vcc +5 V):

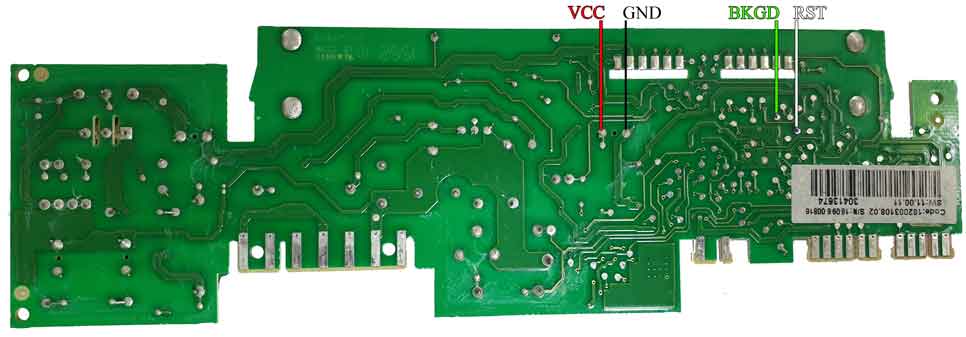

 Подключение к модулю холодильника LIPETSK CLEVER OUT (Vcc +5 V):



Примеры подключений к модулям (используется соединитель по схеме SPP)

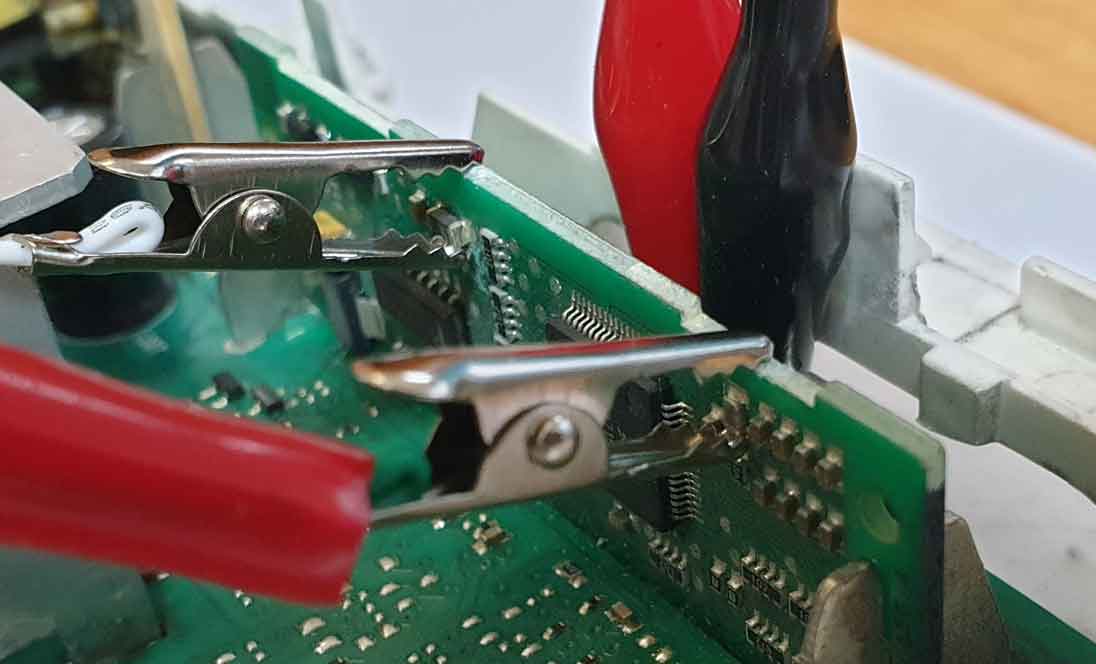

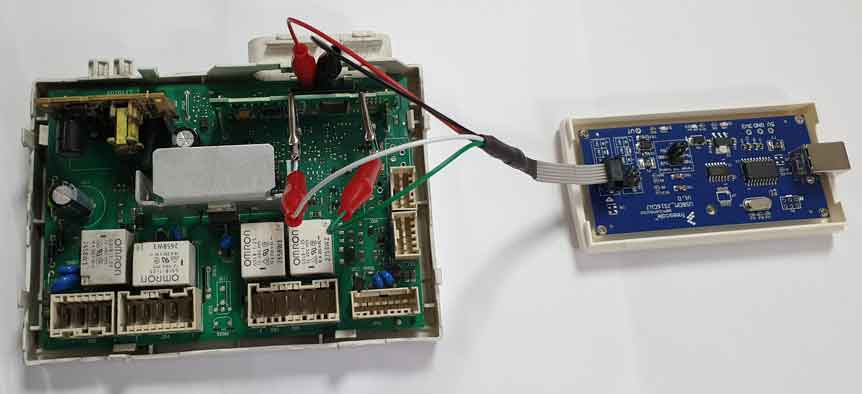

Стиральная машина с модулем ARCADIA 1 (SW 01.03.09, 01.04.03, 01.04.06, 01.04.09, 01,04,13, 02.00.10).

Питание можно подать на сервисный разъём. В этом случае перемычку питания на программаторе нужно установить на 5 Вольт.

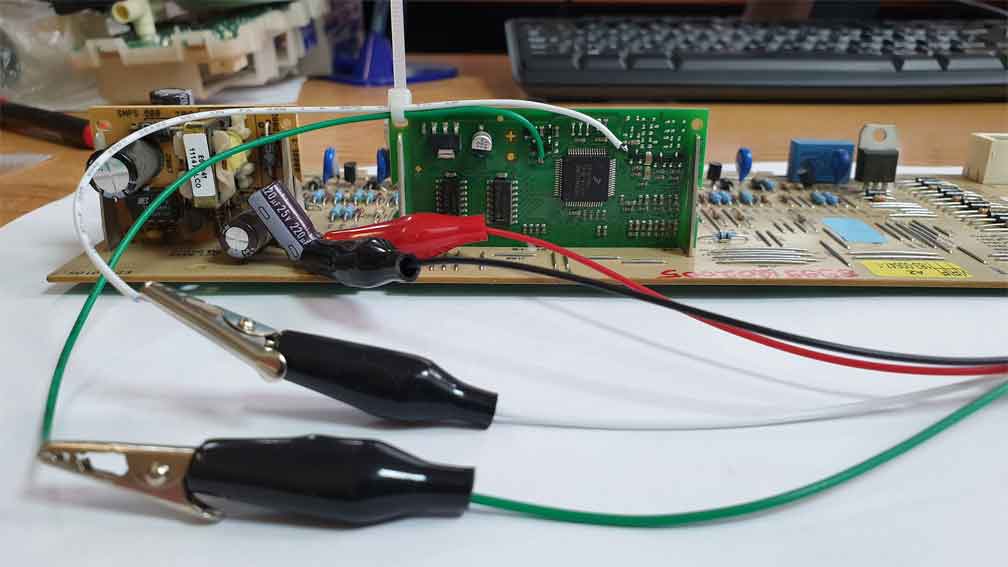

Холодильник (SW 01.03.02).

Питание можно подать на конденсатор. В этом случае перемычку питания на программаторе нужно установить на 5 Вольт.

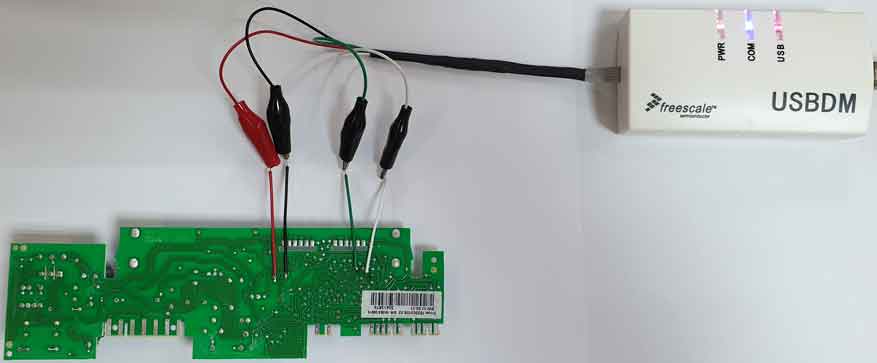

Холодильник с модулем LIPETSK CLEVER (SW 11.00.11)

Питание подаётся на конденсатор. В этом случае перемычку питания на программаторе нужно установить на 5 Вольт.
