Подключение программатора FT232RL к модулям.

В этом разделе приведены примеры подключений программатора на микросхеме FT232RL, доработанного по схеме SPP для функции программы EP.

Так же применяются соединители, выполненные по схеме SPP.

Стиральные машины.

Для ARCADIA 1 и ARCADIA 2 с припаянным гнездом используйте соединитель A1.

Перемычку питания нужно установить на 5 Вольт.

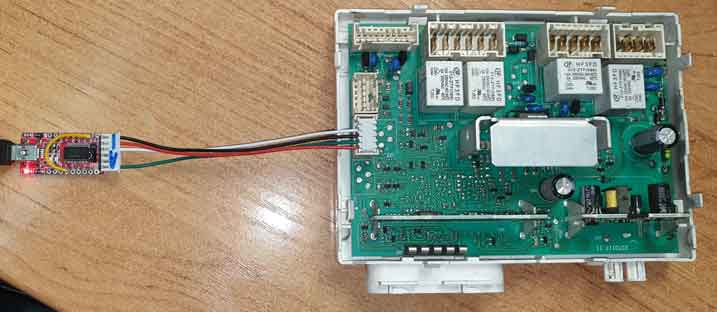

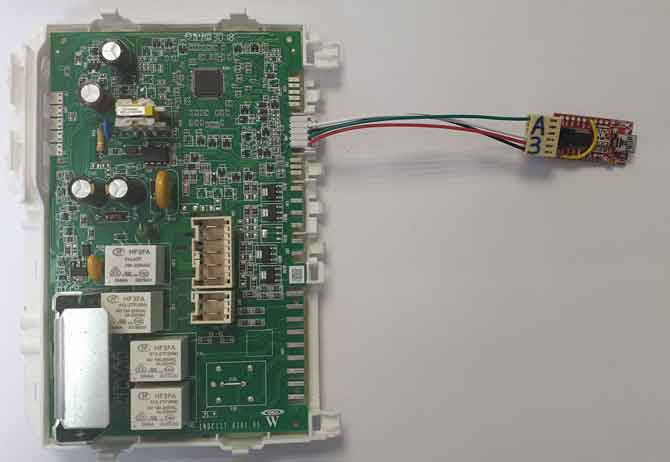

Для подключения ARCADIA 2, ARCADIA 3 и WINDY с разъёмом в торце платы можно использовать соединители A1 и A3, но A3 тут удобней, т.к имеет направляющую в штекере.

Ниже показаны примеры с коллекторными модулями.

Перемычку питания нужно установить на 5 Вольт.

Точно так же, через разъём на плату индикации подключаются трёхфазные модули.

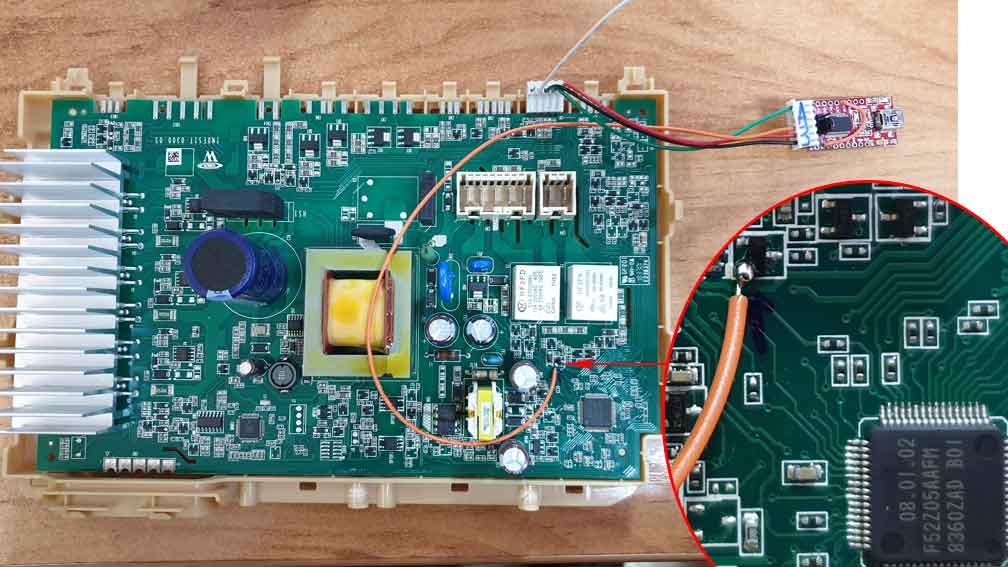

Отдельного внимания заслуживают модули ACU Windy Strip Cim  с SW (FW) 35.00.XX

Если подаваемого через разъём индикации питания не хватает, то можно подать питание на прямую к микроконтроллеру.

Например так, как на фото ниже (белый провод не подсоединён, питание на программаторе установить на 3,3 Вольт):

Холодильники.

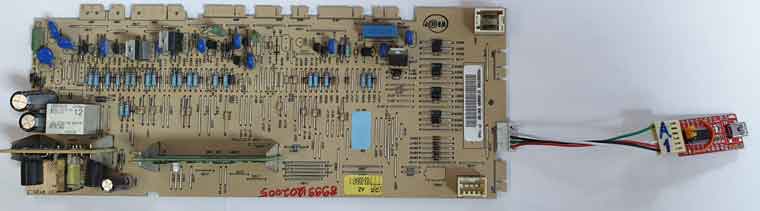

CLEVER, ARTICA ENTRY

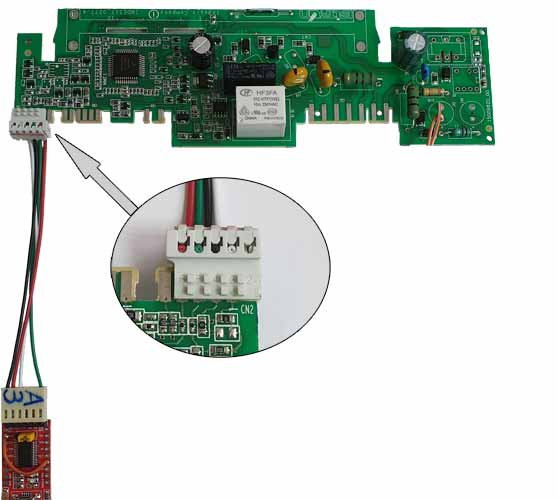

Подключать нужно через сервисный разъём, обозначение на плате CN2 и J013. Перемычку питания нужно установить на 5 Вольт.

Здесь можно использовать соединители A1 и A3, последний при этом использовать более удобно из-за направляющей в штекере.

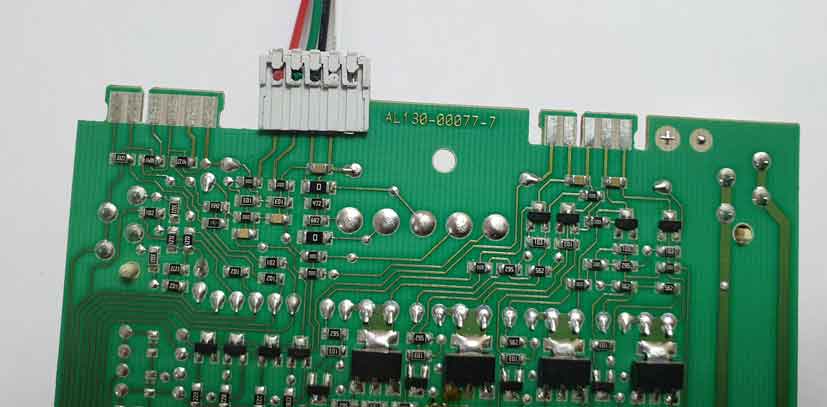

В следующем варианте подойдёт только соединитель A1, т.к. направляющая не совпадает с пазом.

Посудомоечные машины.

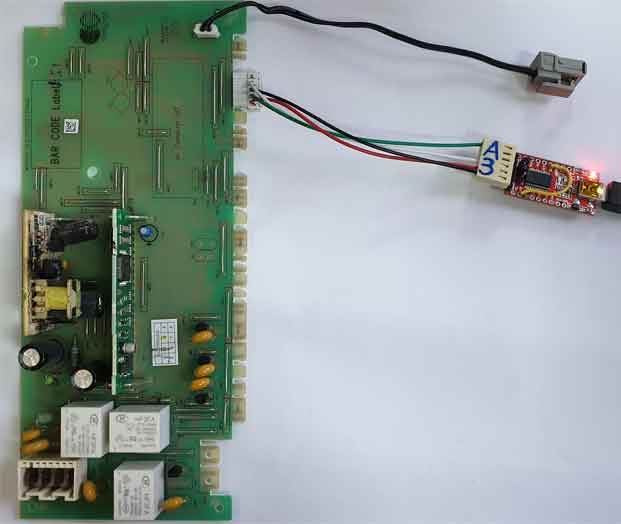

DEA 602

Используйте соединитель A1 или A3. Обозначение разъёма на плате CN08.

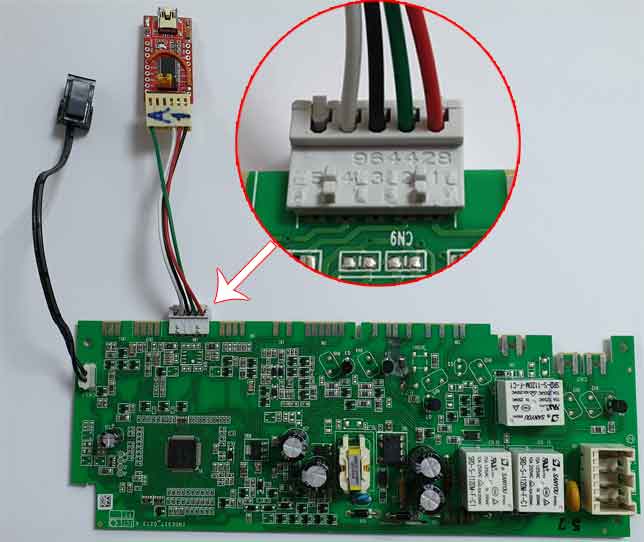

DEA 603

Используйте соединитель A1.  Обозначение разъёма на плате CN9.

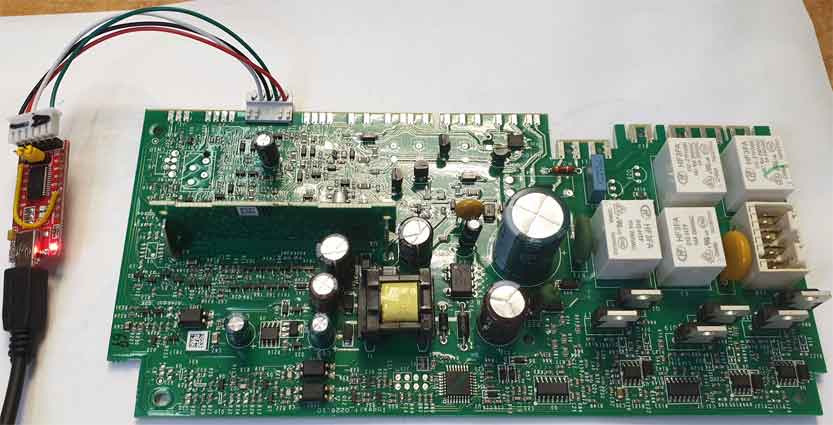

DEA 700

Используйте соединитель A1.  Обозначение разъёма на плате J8.

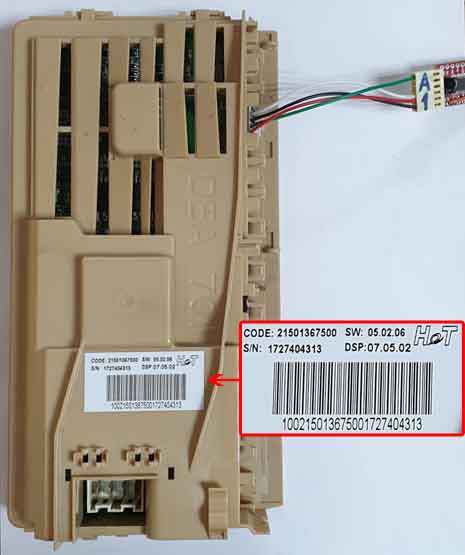

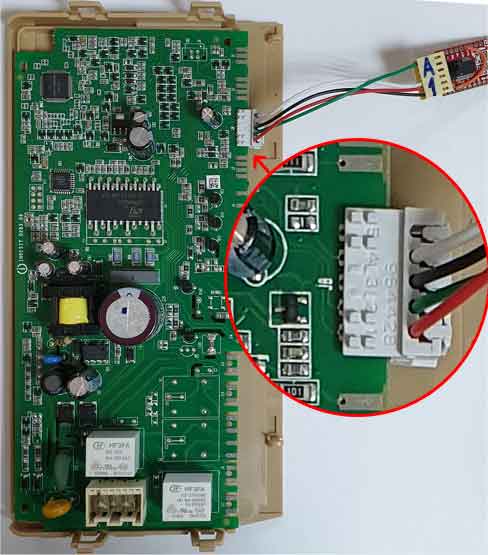

DEA 701

Используйте соединитель A1.  Обозначение разъёма на плате J8.
