Для работы потребуется подсоединить электронный модуль к компьютеру.
Ниже рассмотрены различные варианты, через COM порт (RS232 Serial Port) и через USB порт.

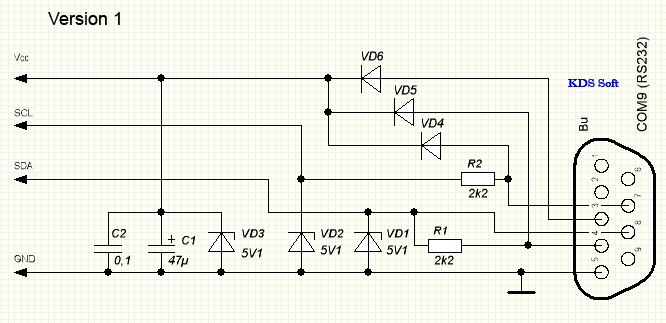

Используйте эту схему только при наличии аппаратного COM порта! Sky Prog Programmer не предназначен для работы через конвертор USB-->COM (виртуальный COM). При такой конфигурации в десятки раз падает скорость и возникают ошибки.

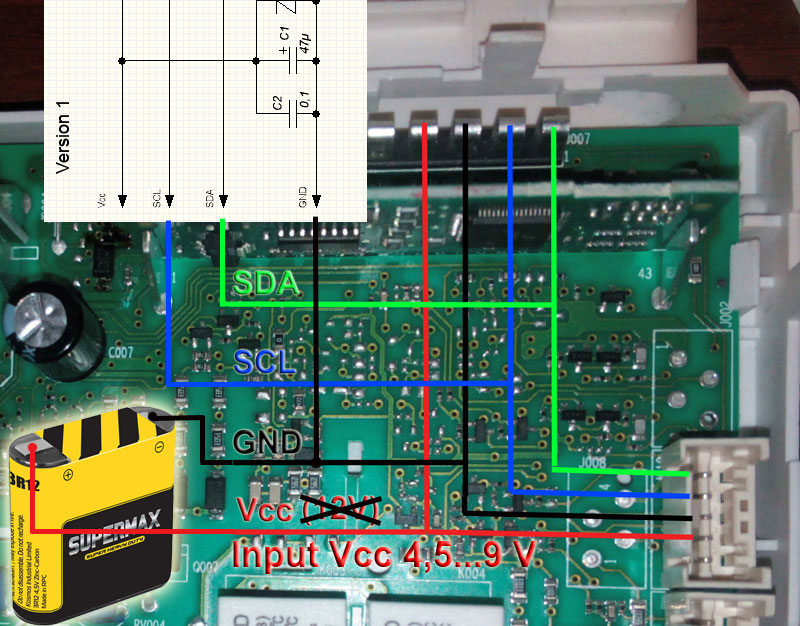

Подключение к модулю Indesit Arcadia:
Внимание! У COM порта нет вывода для питания каких либо устройств (в отличии от USB). Т.к. для питания модуля используются сигнальные выходы COM порта, то, в зависимости от Вашего компьютера, силы тока для питания модуля может не хватить. В таком случае нужно организовать питание платы отдельно.
Например, от батарейки 4,5 Вольт, как показано на рисунке ниже или от кроны 9 Вольт.
Так же можно использовать в качестве питания плюсовой вывод от USB порта этого же компьютера.
Но ни в коем случае нельзя при таком подключении запитывать модуль от сети 220 Вольт!

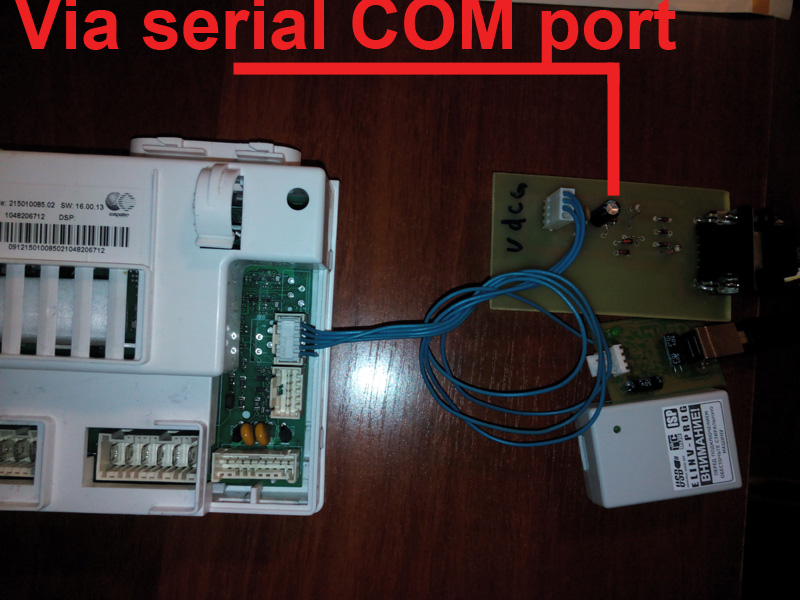

На следующем фото представлено подключение модуля ARCADIA через самодельный программатор для COM порта, с питанием напрямую от +5 USB порта.

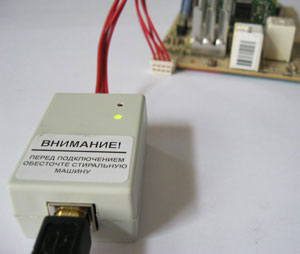

Программатор USB Elinv Prog (подключение через USB порт), выполненный на микросхеме FT232RL.
Внимание! В конце 2016 года программатор USB Elinv Prog был снят с производства. Однако, существуют доступные аналоги на микросхеме FT232RL. Обратитесь к руководству пользователя: http://skyprog.net/en/manual/USBFT232RLchip1.html, в нём подробно описан этот момент.
Стоимость USB Elinv Prog составляет 1700 руб. Плюс пересылка, по России почтой 200 руб., по ближнему зарубежью 300 руб. Приобрести его можно на сайте производителя либо заказать здесь же при покупке программы Sky Prog Programmer.
Сайт производителя USB Elinv Prog, документация, продажа, поддержка: USB Elinv I2C Prog
Примечание.
Автор Sky Prog Programmer не имеет отношения к разработке и производству программатора USB Elinv Prog.
Данное устройство взято в качестве одного из аппаратных дополнений к программе как недорогой и надёжный продукт.
С USB Elinv Prog программа Sky Prog Programmer работает чётко и стабильно.
При этом программатор не используется как конвертер USB-->COM и скоростные характеристики считывания/записи имеют отличные показатели.

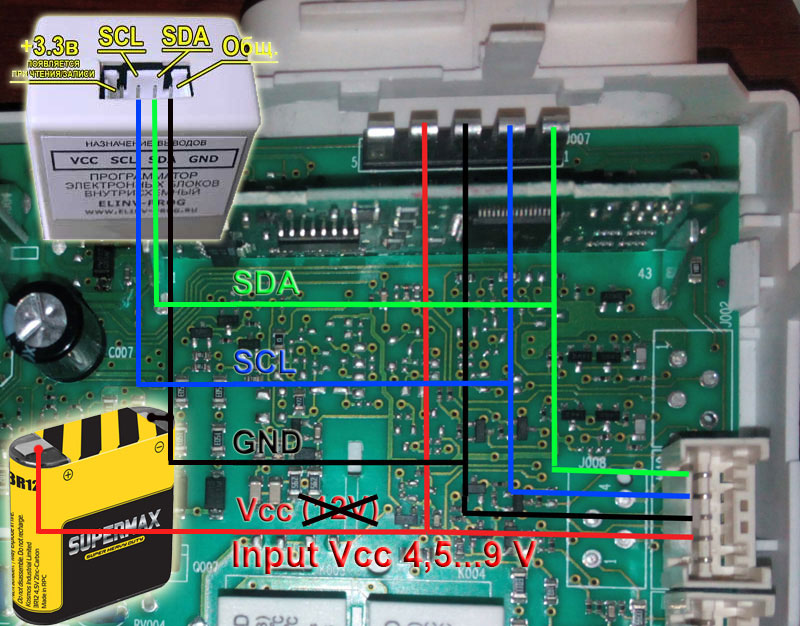

Ниже показан вариант подключения электронного модуля ARCADIA к компьютеру через программатор USB Elinv Prog

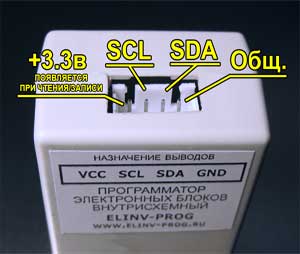

Обратите внимание, что на выходе у Elinv Prog всего 3,3 Вольт. Этого напряжения недостаточно при подключении к указанным точкам модуля. По этому питание модуля нужно организовать отдельно, подойдёт, например, батарейка 4,5 Вольт или крона 9 Вольт. Можно так же взять +5 Вольт от соседнего USB разъёма этого же компьютера. Но ни в коем случае нельзя при таком подключении запитывать модуль от сети 220 Вольт!

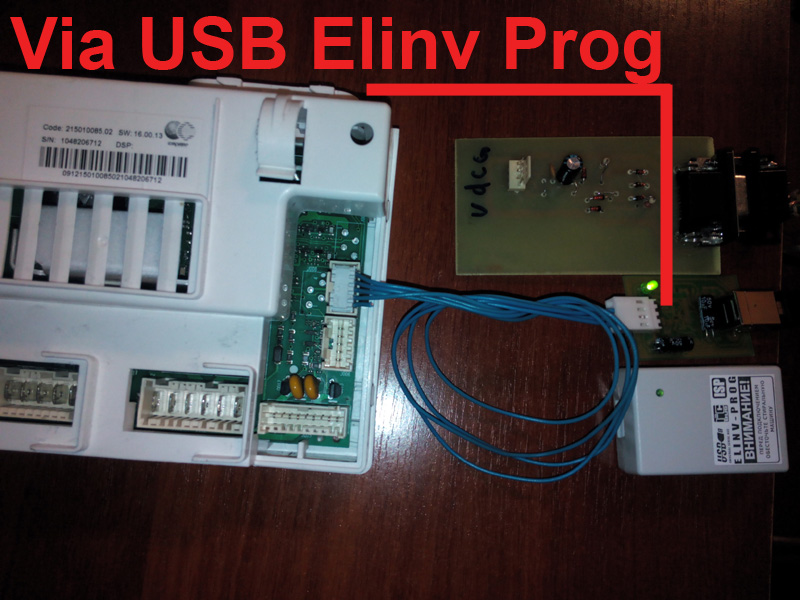

На следующем фото представлено подключение модуля ARCADIA через USB Elinv Prog, с питанием напрямую от +5 USB порта.
Примечание.
В комплекте поставки Elinv Prog имеются три переходника: для стиральных машин Candy, для стиральных машин Атлант и для свободной подпайки.

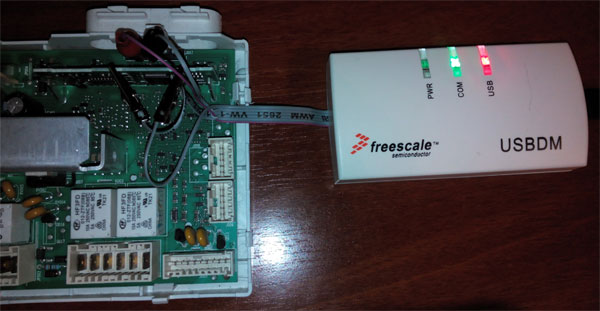

С помощью инструмента USBDM можно прочитать и перезаписать всю FLASH память микроконтроллеров FREESCALE, которые установлены на большинстве электронных модулей ARCADIA.
Sky Prog Programmer может производить чтение и запись всей FLASH памяти микроконтроллера FREESCALE MC9S08GB60/MC9S08GB60A через интерфейс USBDM.
Версия Sky Prog Programmer с поддержкой USBDM может объединять флэш и конфиг (конфигурацию под модель) для записи, а так же сохранять в формате .S19 (так называемый конвертер S19).
Выполнять конвертацию удобно простым перетаскиванием нужных файлов в окно программы либо выбрав нужные из встроенной базы прошивок.
Считав флэш, так же можно просмотреть статистику ошибок (только для стиральных машин).
Если в настройках программы Sky Prog Programmer в разделе ОСНОВНОЕ имеется сообщение, что не найдена библиотека или не найдено ПО USBDM, значит нужно произвести установку/переустановку программного обеспечения USBDM.
Скачать его лучше всего на официальном сайте https://sourceforge.net/projects/usbdm/files/Version%204.10.6/Software/
Программа тестировалась автором с версией ПО USBDM 4.10.6.80 (файл USBDM_4_10_6_80_Win.msi).
Если возникает сообщение, что прошивка самого устройства USBDM устарело, значит нужно его обновить.
Для этого нужно запустить приложение USBDM Firmware Updater, которое поставляется в комплекте ПО USBDM и будет доступно после установки этого ПО.
Более подробно об этом читайте в руководстве пользователя Sky_Prog_Programmer_help_RUS.zip
Обязательно извлеките файл помощи из архива!
Ниже представлено видео с работой через USBDM.
С помощью функции RS программы Sky Prog Programmer плюс простой недорогой переходник USB->UART (эмулятор COM порта) можно полностью перезаписать всю FLASH память микроконтроллеров RENESAS, которые установлены на электронных модулях ARCADIA 3 и WINDY.
Таким образом, можно избавиться от ошибки F12 и даже заменить микроконтроллер на новый.
Подробно по работе с этой функцией можно ознакомиться в следующих разделах руководства пользователя:
Indesit->Конфигурации->Indesit RSIndesit->Программаторы->RS Serial ProgrammerIndesit->Подключения к модулям->RS Serial Programmer
Ниже представлено видео с работой по программированию электронного модуля ARCADIA 3 (коллекторный мотор), исправление ошибки F12:
Следующее видео демонстрирует работу по программированию электронного модуля WINDY STRIP (коллекторный мотор), исправление ошибки F12:
По всем вопросам, касающихся программы Sky Prog Programmer, обращайтесь к её автору через E-Mail: admin@skyprog.net
