USB FT232RL chip
Аналог программатора USB Elinv Prog (подключение через USB порт), выполненный на основе преобразователя USB-UART на микросхеме FT232RL для функции программы EP.
|
|
В этом разделе приведена информация о программаторе для функции программы EP, а так же Candy и Атлант. Информацию о программаторе для функции программы RS смотрите в соответствующем разделе RS Serial Programmer |
Данное устройство вполне заменяет USB Elinv Prog, хотя конструктивно выполнено проще.
При правильной установке драйверов (см. раздел USB Elinv Prog) устройство будет определяться программой Sky Prog как USB Elinv Prog девайс.
Приобрести можно, например, на aliexpress.com
Цена очень низкая, 2-4 $.
Покупайте сразу несколько штук, т.к. попадается брак, кроме того, при сборке и эксплуатации устройство можно повредить.

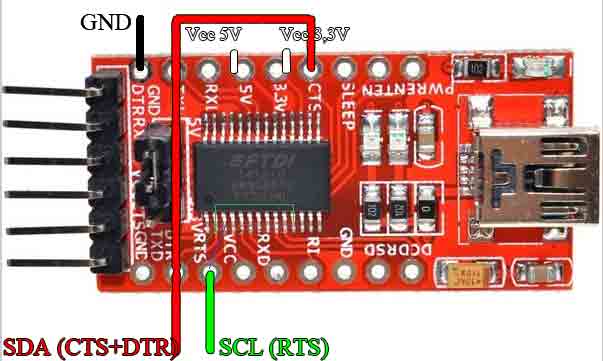

Ниже на рисунке показано, какие точки устройства нужны для подключений.
Для работы данного устройства в Вашем компьютере нужно установить драйвера при первом подключении.
Рекомендуется скачать версию с сайта программы, а не скачивать последние версии с сайте производителя микросхемы FTDI.
Подробнее здесь: USB Elinv Prog

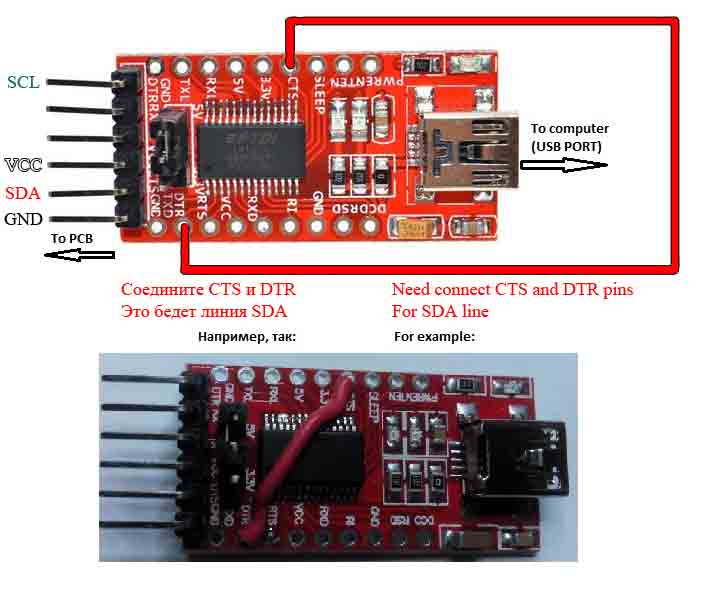

Обратите внимание, что для лини SDA необходимо соединить вместе точки CTS и DTR.
На устройстве имеется перемычка, с помощью которой можно задать питание, которое будет подано на электронный модуль.
|
|
Для работы с модулем Indesit Arcadia нужно установить перемычку на 5V. Для работы с Candy и Atlant серии 1, 2, 4 нужно установить перемычку на 3.3V. |
Есть и другие варианты на микросхеме FT232RL, их достаточно много представлено на китайском сайте aliexpress. Практически все они сгодятся для программирования модулей с помощью программного обеспечения Sky Prog Programmer. Нужно лишь найти нужные точки для подключения и вывести от них провода к модулю.
Ниже рассмотрен конкретный пример адаптации простейшего преобразователя для Sky Prog Programmer по схеме SPP.

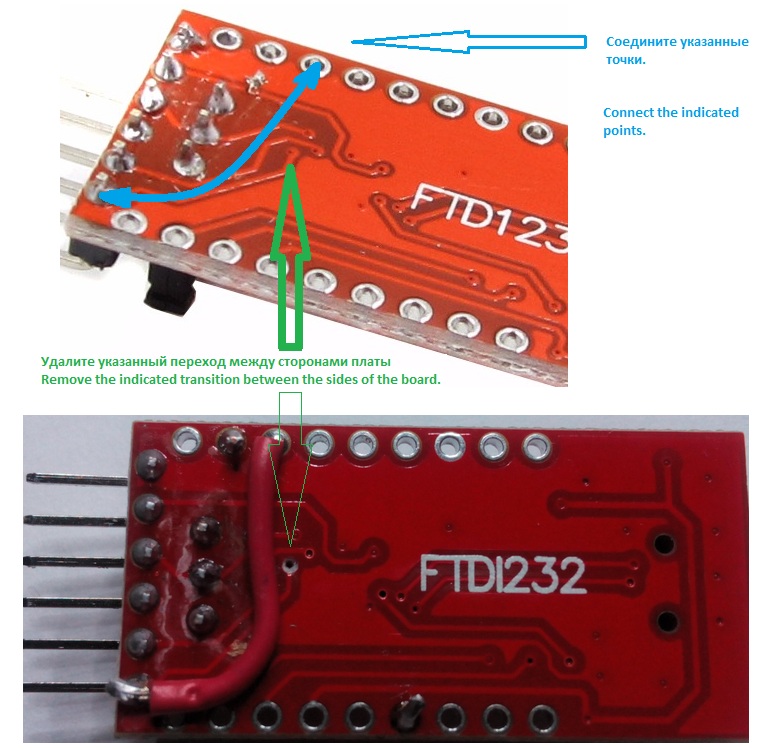

1. Доработка на верхней стороне платы:

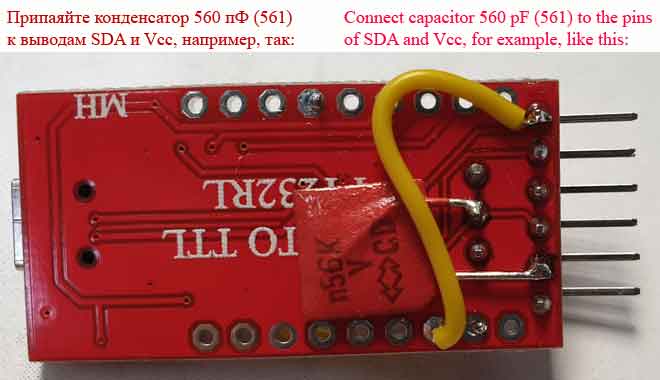

2. Доработка на обратной стороне платы:
|
|
Внимание! В версии программы 1.14 появился новый режим работы с данным программатором в режиме bitbang, а начиная с версии 1.15 он уже установлен по умолчанию: FT_MODE = 1 (см. настройки программы).При работе программатора в этом режиме следующая доработка не требуется! |

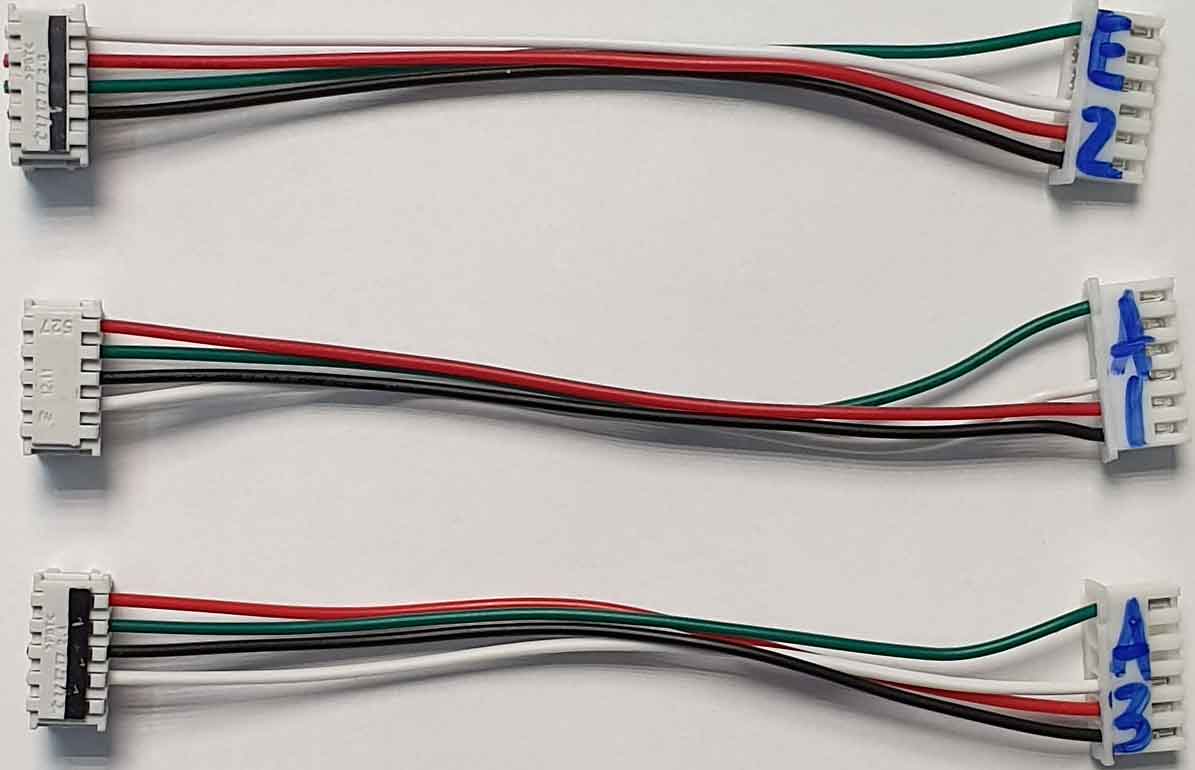

3. Изготовьте соединители E2, A1, A3 по схеме SPP, соблюдая цветовую последовательность:

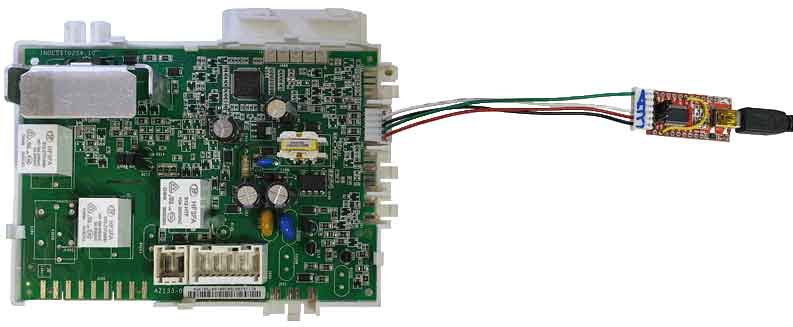

4. Подключите программатор к модулю, ниже рисунок с примером на ARCADIA 3:
При таком подключении к модулю ARCADIA установите перемычку на программаторе в положение на 5 Вольт.
Адаптер и соединитель готовы для программирования.
Подключение к модулям рассмотрено в разделе:
Готовые программаторы и соединители можно приобрести на сайте программы.
