Аксессуары


Кроме программы для работы понадобятся аксессуары - программаторы и соединители.

Программатор - это преобразователь цифровых сигналов различных стандартов, что бы компьютер мог "общаться" с микроконтроллером электронного модуля.

Соединитель - это проводной кабель или шлейф для подключения программатора к электронному модулю.


Готовые и проверенные аксессуары можно приобрести на сайте программы.

В отличии от программы, аксессуары являются физическими вещами, имеющими вес и объём, и их невозможно передать через интернет.

При заказе аксессуаров согласовывается метод передачи: через почту России, транспортными компаниями, курьерской службой и т.п.

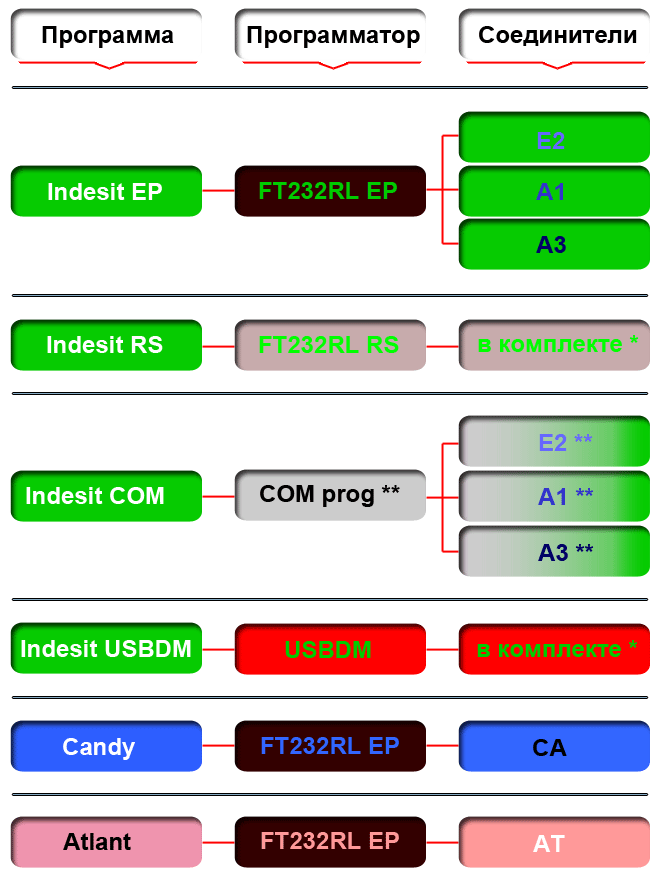

На диаграмме ниже показано, какие аксессуары нужны для каждой функции программы.



Примечания:


* Для программаторов  FT232RL RS  и  USBDM  соединители поставляются в комплекте при заказе на сайте программы.

** Программатор  COM prog  недоступен для заказа. Вы можете сделать его самостоятельно, схема есть в справочном материале. Соединители  E2 ,  A1  и  A3  так же можно сделать самостоятельно или же заказать готовые на сайте.



На рисунках ниже показаны программаторы и соединители, выполненные по схеме SPP, которая предполагает недорогие компоненты и простой монтаж.


Придерживайтесь рекомендованной схемы SSP при самостоятельном изготовлении, включая цветовую последовательность проводов при самостоятельном изготовлении программаторов и соединителей.

Это позволит сделать всё сразу без ошибок, а если что-то всё же не получится, то диагностировать ошибку будет легче.

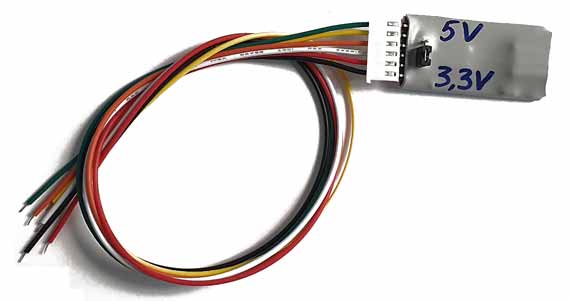

Комплект для RS функции (доработанный преобразователь USB-UART на микросхеме FT232RL с цветным проводом-соединителем в комплекте),  FT232RL RS :



Набор для работы с функцией программы EP, а так же с Candy и Atlant.

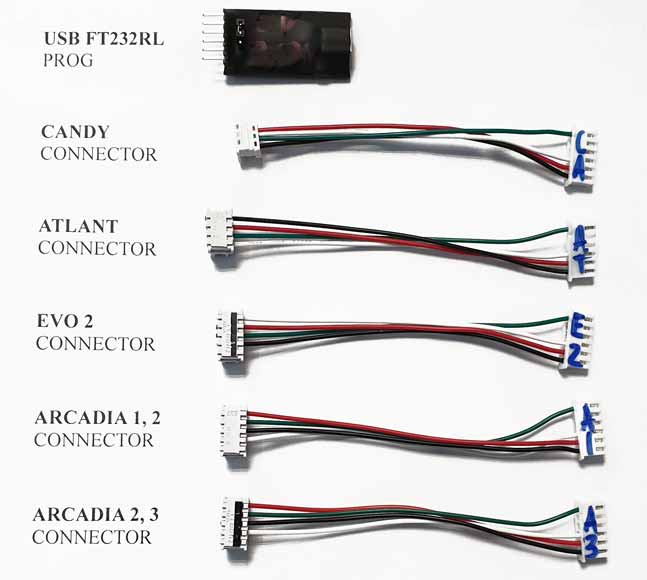

Доработанный программатор на микросхеме FT232RL ( FT232RL EP , интерфейс I2C) и соединители ( E2 ,  A1 A3 CA AT ):



Программатор  USBDM  с проводом-соединителем в комплекте:

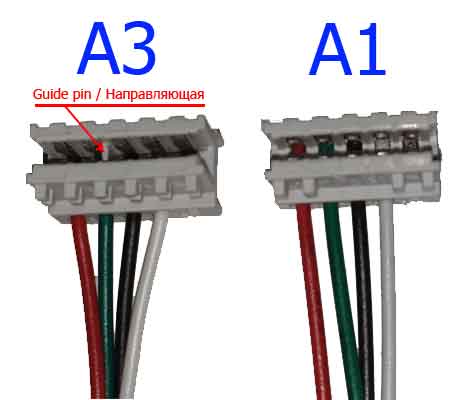

Не смотря на то, что соединители  A1  и  A3  имеют одинаковую распиновку, они отличаются друг от друга: штекер  A3  имеет направляющий шип и предназначен для подключения к торцу платы в гнездо с пазом. При этом соединитель  A1  является более универсальным и во всех случаях может заменить соединитель  A3 .





USB кабели


USB кабели не входят в комплект поставки программаторов и недоступны для заказа на сайте программы. Их можно купить в любом магазине компьютерных аксессуаров.

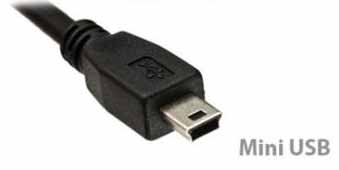

Для подключения преобразователя на микросхеме FT232RL к компьютеру потребуется USB кабель Mini USB:



Для подключения устройства USBDM к компьютеру потребуется USB кабель Type B:




Более подробную информацию вы можете найти в соответствующих разделах:


       Indesit->Программаторы->USB->FT232RL EP

       Indesit->Программаторы->USB->FT232RL RS

       Indesit->Программаторы->USB->USBDM

       Candy->Программаторы->USB->FT232RL EP

       Атлант->Программаторы->USB->FT232RL EP
