RS Serial Programmer
Serial Programmer (преобразователь USB->UART) для функции программы RS
С помощью этого программатора и функции программы RS можно полностью запрограммировать память микроконтроллеров серий RX130 и RX210, установленных в электронных модулях серий ARCADIA 2 (не все), ARCADIA 3, WINDY.
Ниже представлены примеры преобразователь, которые были протестированы автором проекта.
|

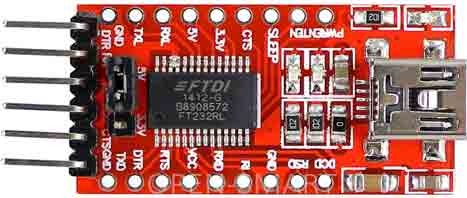

1. На микросхеме FT232RL |

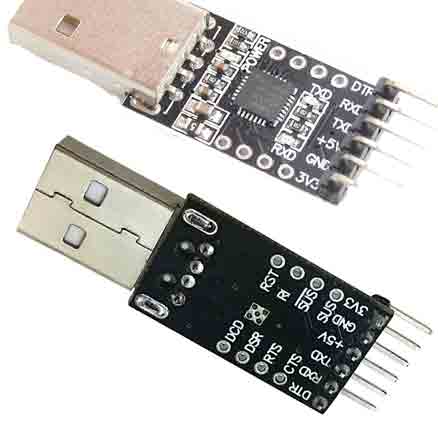

2. На микросхеме CP2102 |
|
|
|
|
|
При выборе преобразователей важно помнить, что помимо выводов RX и TX должны обязательно выведены DTR и RTS, они необходимы для работы. |
Как подключить переходник к микроконтроллеру, читайте в разделе:
Подключение к модулям -> RS Serial Programmer
Существуют преобразователи USB -> UART и на других типах микросхем, например, PL2303, CH340. Вероятно, что и с ними программа будет работать.
Ниже рассмотрен конкретный пример адаптации простейшего преобразователя на FT232RL для Sky Prog Programmer RS по схеме SPP.
Соедините RTS и CTS, например так:

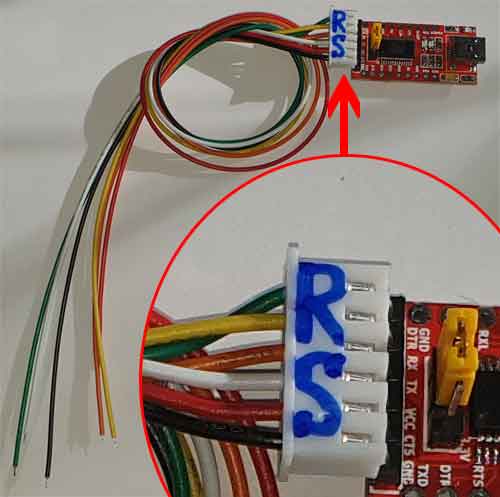

Сделайте соединитель для подпайки к модулю в такой же цветовой последовательности:
Адаптер и соединитель готовы для программирования.
Подключение к модулям рассмотрено в разделе:
Готовые программаторы и соединители можно приобрести на сайте программы.
